专利号: 2016107475778
申请人: 台州东润轴承有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

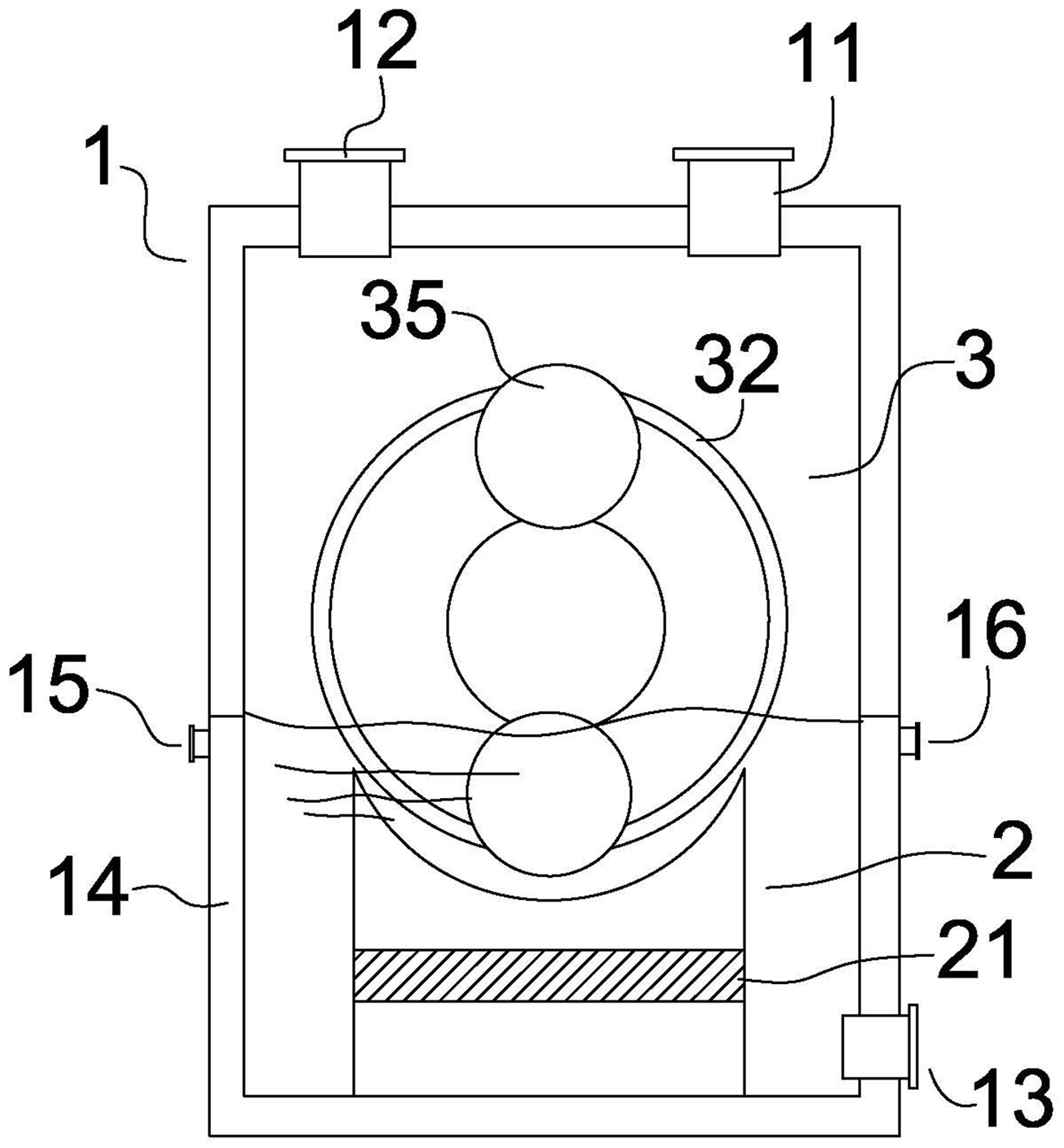

1.一种擀压式皮革脱脂设备,其特征在于:包括一个外壳(1),所述外壳(1)内设置有上表面在竖直方向上弹性移动的皮革擀压平台(2),以及设置在所述皮革擀压平台(2)上方的擀压设备(3),所述皮革擀压平台(2)的上表面为弧面;所述擀压设备(3)包括一个电机(31)和一个行星齿轮结构,所述行星齿轮结构包括一个齿圈(32)、设置在所述齿圈(32)中部的太阳齿轮(33)、以及啮合与所述齿圈(32)内圈和所述太阳齿轮(33)之间的至少一个行星齿轮(34),所述电机(31)带动所述太阳齿轮(33)自转,所述太阳齿轮(33)带动所述行星齿轮(34)做自转的同时绕所述齿圈(32)内圈做公转;所述行星齿轮(34)的一侧设置有擀压辊(35),所述擀压辊(35)与所述行星齿轮(34)同步转动;所述皮革擀压平台(2)的上表面的弧度与所述擀压辊(35)的轴心运行轨迹的弧度一致,所述擀压辊(35)随所述行星齿轮(34)做公转时,所述擀压辊(35)的最底端的运行轨迹与所述上表面相重合,即所述擀压辊(35)做公转时从所述皮革擀压平台(2)的上表面碾过。

2.根据权利要求1所述的一种擀压式皮革脱脂设备,其特征在于:所述皮革擀压平台(2)的下部设置有弹性层(21),所述弹性层(21)由弹性材料制成。

3.根据权利要求1所述的一种擀压式皮革脱脂设备,其特征在于:所述行星齿轮(34)为两个,每个所述行星齿轮(34)的一侧均设置有擀压辊(35)。

4.根据权利要求1所述的一种擀压式皮革脱脂设备,其特征在于:所述擀压辊(35)上间隔的设置有弧形的凸起(351)。

5.根据权利要求3所述的一种擀压式皮革脱脂设备,其特征在于:所述凸起(351)在所述擀压辊(35)轴线方向上形成排状分布,相邻的两排所述凸起(351)交错设置,即下一排的每个凸起(351)设置在上一排的两个凸起(351)的间隔处。

6.根据权利要求1所述的一种擀压式皮革脱脂设备,其特征在于:所述外壳(1)上部设置有抽真空口(11),所述抽真空口(11)连接有抽真空设备。

7.根据权利要求1所述的一种擀压式皮革脱脂设备,其特征在于:所述外壳(1)上部设置有脱脂剂入口(12),所述外壳(1)下部设置有废液排放口(13)。

8.根据权利要求1所述的一种擀压式皮革脱脂设备,其特征在于:所述外壳(1)的下部设置有中空的空腔(14),所述空腔(14)上设置有加热介质的流入口(15)和流出口(16)。
