专利号: 2016107497917
申请人: 中山火炬职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

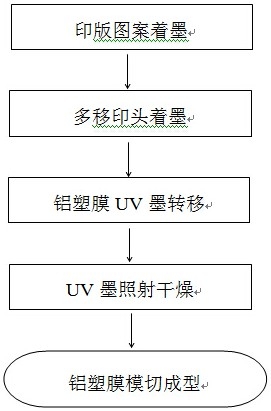

1.一种用于锂电池铝塑膜移印和模切的一体化工艺,该工艺通过移印头组转移UV油墨到锂电池铝塑膜的图文区域,经过UV光照射时采用模切辊同步模切成型,其特征在于:锂电池铝塑膜移印和模切的一体化工艺包含下列步骤:UV移印步骤,该过程主要将移印钢板上对应的互为镜像的蚀刻图案区域的UV墨层通过一组同水平线上的移印头转移到高速的锂电池铝塑膜上;UV干燥和模切步骤,该过程主要将模切辊组前的经过UV光照射的锂电池铝塑膜进行定型轮廓模切,一所述移印头组主要包含2~3个移印头,所述移印头以等间隔横向阵列分布且底下配置弹性垫,所述等间隔的间隔长度为30~70mm,单个移印头长度为50~80mm且宽度为30~60mm,所述锂电池铝塑膜传动速率为3~6m/s,所述模切辊组主要有两个转向相同的钢材圆柱轴辊,所述钢材圆柱轴辊之间间隔为6~10mm,且所述钢材圆柱轴辊的前端轴辊上插入四条可变长度的长条钢刀片,所述钢材圆柱轴辊的后端轴辊套上厚度为

6~12mm的橡胶层,UV固化装置安装于前端轴辊的前端,UV固化灯与前端轴辊外环的距离为前端轴辊半径长度的0.8~1.2倍,所述UV固化装置呈封闭状。
