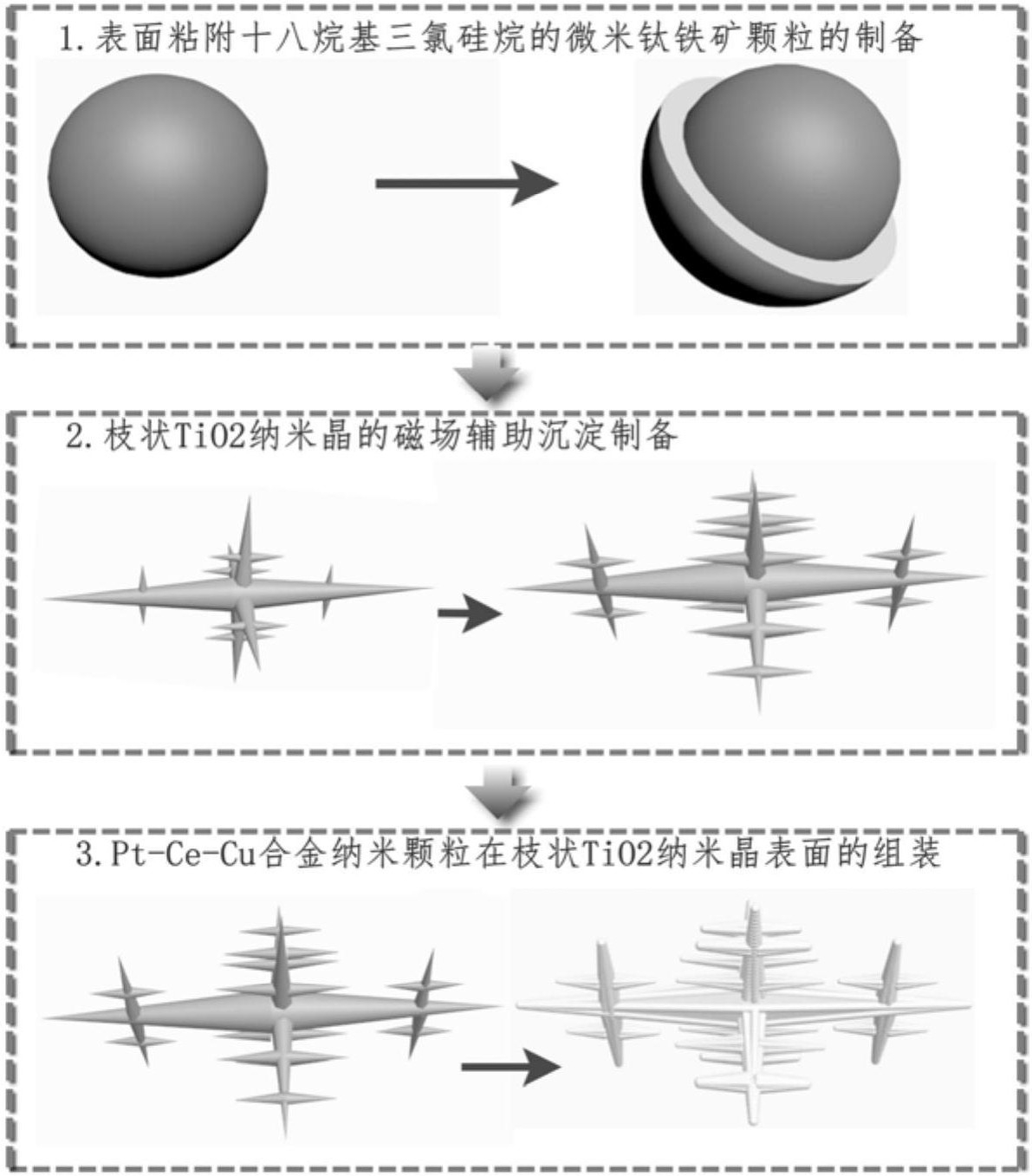

1.一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于，由以下制备步骤组成：S1.表面粘附十八烷基三氯硅烷的微米钛铁矿颗粒的制备；

S2.枝状TiO2纳米晶的磁场辅助沉淀制备；

S3.Pt-Ce-Cu合金纳米颗粒在枝状TiO2纳米晶表面的组装。

2.根据权利要求1所述的一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于，所述步骤S1具体为：将葡萄糖酸钙加入去离子水中，加热至70～90℃，形成葡萄糖酸钙浓度为10～30g/L的水溶液，将该水溶液冷却至30～45℃后，加入十八烷基三氯硅烷使其浓度达到0.5～6g/L作为微米钛铁矿颗粒的球磨液；将40～65g的钛铁矿浸入1L球磨液中，加热至40～60℃，保温3～5分钟后取出钛铁矿，然后将取出的钛铁矿与表面清洁的直径为30～50mm的不锈钢球一起放入球磨罐进行球磨，获得表面粘附十八烷基三氯硅烷的微米钛铁矿颗粒。

3.根据权利要求2所述的一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于：球磨时球磨罐转速为120～180r/min，连续球磨时间为72～86小时。

4.根据权利要求1所述的一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于，所述步骤S2具体包括：a1.磁场辅助沉淀：将钛酸乙酯加入无水乙醇中形成其浓度为70～120mL/L的乙醇有机溶液；取乙醇有机溶液60～90mL与500mL去离子水充分混合，加入经步骤S1制备的表面粘附十八烷基三氯硅烷的微米钛铁矿颗粒10～25g，同时加入硬脂酸钠2～7g、碳酸氢钠35～

45g，充分搅拌后放置在磁感应强度为0.1～0.6特斯拉的恒定磁场中，静置6～11小时，过滤反应物固体，并以去离子水清洗。

a2.沉淀反应物烧结：将过滤清洗后的沉淀反应物装入0.2～1MPa氮气氛围下的电炉中，在750～900℃经10～30分钟烧结；然后炉冷至室温，获得枝状TiO2纳米晶粉体。

5.根据权利要求4所述的一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于，所述枝状TiO2纳米晶的一次晶轴的直径在60～100nm，二次晶轴与一次晶轴的长径比为6～9，且二次晶轴与一次晶轴相垂直。

6.根据权利要求1所述的一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于，所述步骤S3具体包括：b1.溶液蒸发过程：将制得的枝状TiO2纳米晶、氯铂酸、醋酸铈、甲基磺酸铜和氢氧化钠加入去离子水中，形成混合体系；加热该混合体系至70～85℃，保持恒温6～11小时使溶剂完全蒸发，获得固相反应物。

b2.还原及烧结过程：将上述所得的固相反应物装入电炉，通入还原性气体一氧化碳，并控制一氧化碳气压维持在0.1～0.6MPa，在400～600℃下经3～5分钟还原反应和烧结过程，从而完成Pt-Ce-Cu合金纳米颗粒在枝状TiO2纳米晶表面的组装。

7.根据权利要求6所述的一种枝状TiO2纳米晶负载Pt-Ce-Cu合金纳米颗粒苯甲醛光催化材料的制备方法，其特征在于，所述混合体系中各组份浓度分别为：枝状TiO2纳米晶40～

60g/L、氯铂酸70～85g/L、醋酸铈25～40g/L、甲基磺酸铜110～125mL/L和氢氧化钠12～

30g/L。
