1.一种三氧化二铁/石墨烯复合材料的制备方法，步骤包括：

A、水热工序：将氧化石墨分散在水中超声制得氧化石墨烯溶液，向溶液中加入硫酸，再超声分散均匀制得混合液，然后将混合液转移至反应釜中在160～260℃下反应18～30小时，取出洗涤，得到三维柱状还原氧化石墨烯；

B、复合工序：将沉淀剂加入铁盐水溶液中制得浸泡液，然后将三维柱状还原氧化石墨烯在3～60℃的浸泡液中浸泡1天以上；最后将浸泡液和三维柱状还原氧化石墨烯转移至水热反应釜中，在160～260℃下反应18～48小时，经洗涤和干燥后，得到前驱物；

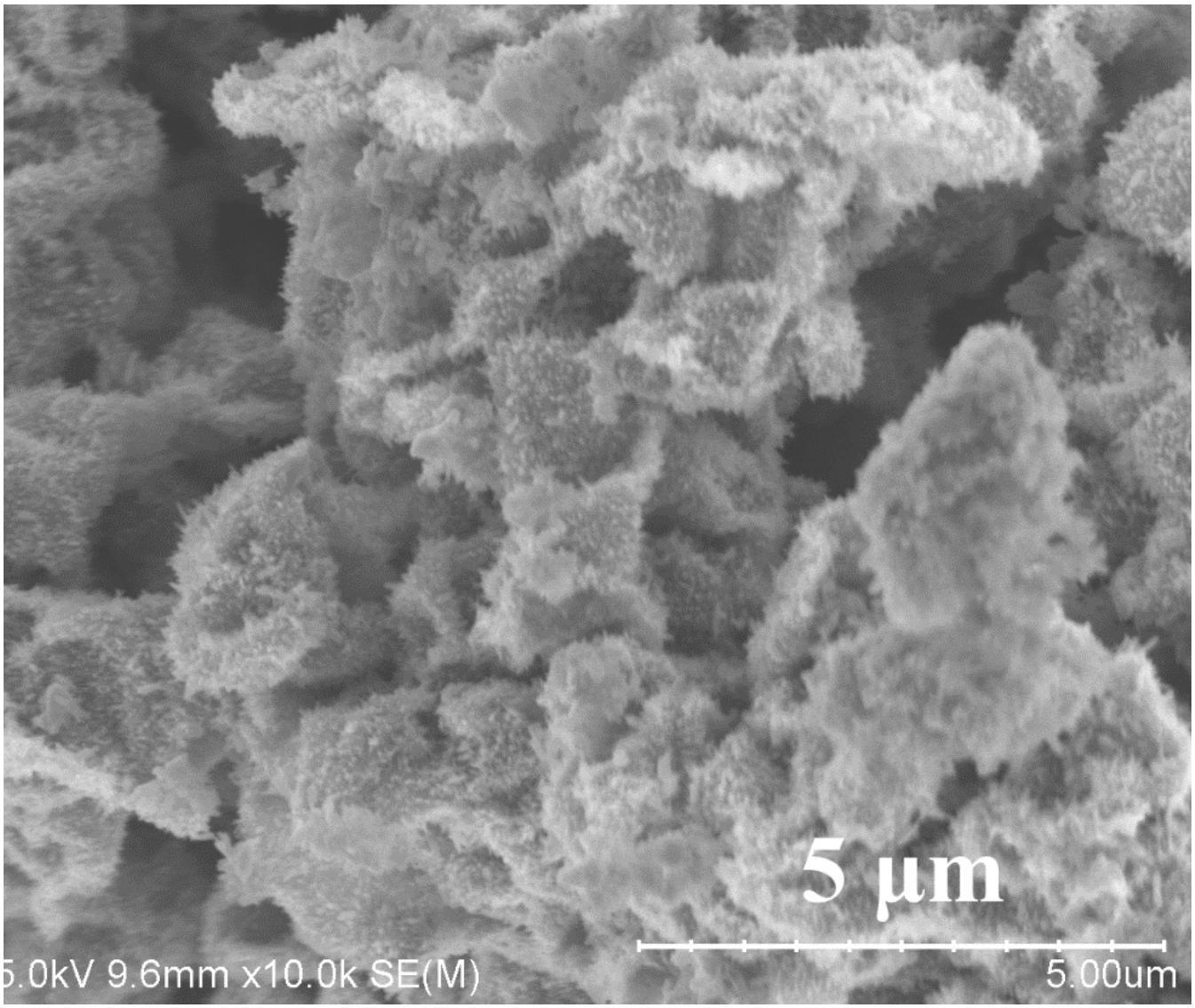

C、焙烧工序：将复合工序中所得到的前驱物在250～550℃下焙烧0.5～6小时，自然冷却至室温，制得三氧化二铁/石墨烯复合材料。

2.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液转移至反应釜中反应条件为在190～220℃下反应20～24小时；

所述步骤B中三维柱状还原氧化石墨烯在10～30℃下浸泡1～3天；浸泡液和三维柱状还原氧化石墨烯转移至水热反应釜中，在180～220℃下反应20～28小时；

所述步骤C中前驱物在300～450℃下焙烧1～3小时。

3.如权利要求1或2所述的制备方法，其特征在于：所述步骤A中混合液中氧化石墨烯的浓度为0.75～1.5g/L。

4.如权利要求3所述的制备方法，其特征在于：所述步骤A中混合液中氧化石墨烯的浓度为1.0～1.25g/L。

5.如权利要求1或2所述的制备方法，其特征在于：所述步骤A中混合液中硫酸的浓度为

0.8～1.7mol/L。

6.如权利要求5所述的制备方法，其特征在于：所述步骤A中混合液中硫酸的浓度为1.2～1.4mol/L。

7.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中铁盐选自三氯化铁、硫酸铁、硫酸亚铁、硫酸亚铁铵和二氯化铁中的一种或几种，铁盐在浸泡液中的浓度为0.1～

0.8mol/L。

8.如权利要求7所述的制备方法，其特征在于：所述步骤B中铁盐为三氯化铁，铁盐在浸泡液中的浓度为0.15～0.40mol/L。

9.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中沉淀剂选自尿素、六亚甲基四胺中的一种或两种，沉淀剂在浸泡液中的浓度为1.0～5.0mol/L。

10.如权利要求9所述的制备方法，其特征在于：所述步骤B中沉淀剂为尿素，沉淀剂在浸泡液中的浓度2.5～3.5mol/L。

11.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在溶液中的浓度为0.1～4.0mg/mL。

12.如权利要求11所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在溶液中的浓度为0.6～1.2mg/mL。

13.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中干燥为真空干燥，真空干燥温度30～80℃，干燥时间4～24小时。

14.如权利要求13所述的制备方法，其特征在于：所述步骤B中真空干燥温度为40～70℃，干燥时间8～16小时。

15.一种锂离子电池负极，由权利要求1或2所述的制备方法制备的三氧化二铁/石墨烯复合材料制成。

16.一种锂离子电池，由包括由权利要求1或2所述的制备方法制备的三氧化二铁/石墨烯复合材料制成的锂离子电池负极制成。
