1.一种硫化锰/石墨烯纳米复合材料的制备方法，步骤包括：

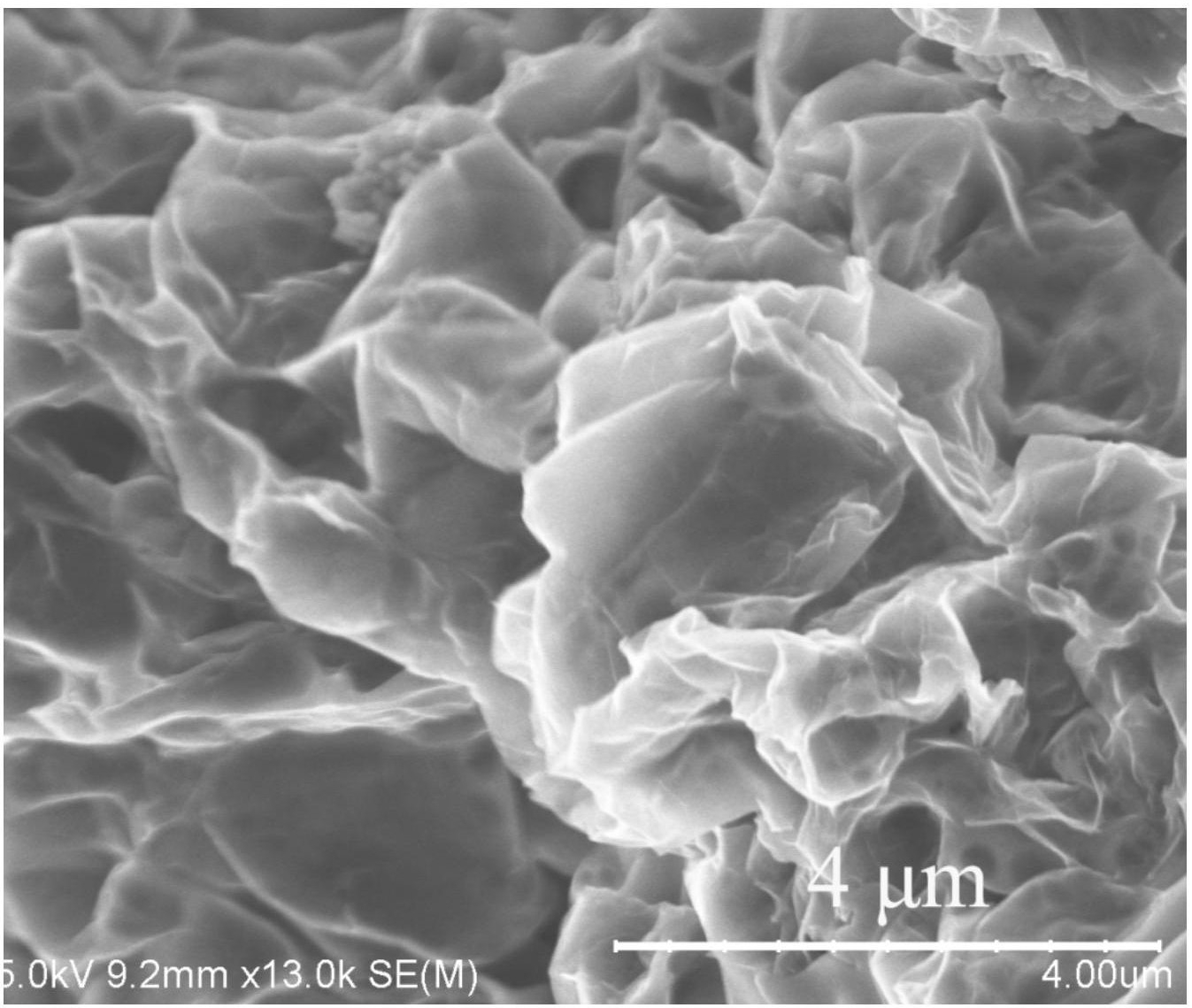

A、水热工序：将氧化石墨分散在水中超声制得氧化石墨烯溶液，向溶液中加入硫酸，再超声分散均匀制得混合液，然后将混合液转移至反应釜中在160～260℃下反应18～30小时，取出洗涤，得到三维柱状还原氧化石墨烯；

B、复合工序：将锰盐、硫源溶于有机溶剂中，配成混合溶液，然后将三维柱状还原氧化石墨烯投入上述溶液中，在3～50℃下浸泡1天以上；最后将混合溶液和三维柱状还原氧化石墨烯转移至水热反应釜中，在160～240℃下反应18～30小时，产物经洗涤和干燥后，得到硫化锰/石墨烯纳米复合材料。

2.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液在反应釜中反应条件为在190～220℃下反应20～24小时；所述步骤B中三维柱状还原氧化石墨烯在混合溶液中10～30℃浸泡1～2天，混合溶液和三维柱状还原氧化石墨烯在水热反应釜中反应条件为在180～200℃恒温反应20～24小时。

3.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液里氧化石墨烯的浓度为0.75～1.5g/L。

4.如权利要求3所述的制备方法，其特征在于：所述步骤A中混合液里氧化石墨烯的浓度为1.0～1.25g/L。

5.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液里硫酸的浓度为0.8～1.7mol/L。

6.如权利要求5所述的制备方法，其特征在于：所述步骤A中混合液里硫酸的浓度为1.2～1.4mol/L。

7.如权利要求1所述的制备方法，其特征在于：所述步骤B中锰盐选自氯化锰、硫酸锰和硝酸锰中的一种或多种，锰盐在混合溶液中的浓度为0.05～0.20mol/L。

8.如权利要求7所述的制备方法，其特征在于：所述锰盐在混合溶液中的浓度为0.06～

0.10mol/L。

9.如权利要求1所述的制备方法，其特征在于：所述步骤B中硫源选自硫代乙酰胺、硫脲中的一种或两种，硫源在混合溶液中的浓度为0.1～0.8mol/L。

10.如权利要求9所述的制备方法，其特征在于：所述硫源在混合溶液中的浓度为0.24～0.40mol/L。

11.如权利要求1所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在混合溶液中的浓度为0.1～4.0mg/mL。

12.如权利要求11所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在混合溶液中的浓度为0.6～1.2mg/mL。

13.如权利要求1所述的制备方法，其特征在于：所述步骤B中有机溶剂为乙二醇和异丙醇的混合物，或者乙二醇和乙醇的混合物；所述乙二醇与异丙醇或者乙醇的体积比为1:1～

1:3。

14.如权利要求13所述的制备方法，其特征在于：所述步骤B中有机溶剂为乙二醇和乙醇的混合物。

15.如权利要求13所述的制备方法，其特征在于：所述乙二醇与异丙醇或者乙醇的体积比为1:1～1:2。

16.如权利要求1所述的制备方法，其特征在于：所述步骤B中干燥为真空干燥，真空干燥温度30～80℃，干燥时间3～8小时。

17.如权利要求1所述的制备方法，其特征在于：所述步B 中干燥为真空干燥， 真空干燥温度40～60℃，干燥时间4～6小时。

18.一种锂离子电池负极，由权利要求1所述的制备方法制备的硫化锰/石墨烯纳米复合材料制成。

19.一种锂离子电池，由包括权利要求1所述的制备方法制备的硫化锰/石墨烯纳米复合材料制成的锂离子电池负极制成。
