1.一种硫化镍/石墨烯纳米复合材料的制备方法，步骤包括：

A、水热工序：将氧化石墨分散在水中超声制得氧化石墨烯溶液，向溶液中加入硫酸，再超声混合得到混合液，然后将混合液转移到反应釜中在160～260℃下反应18～30小时，取出洗涤，得到三维柱状还原氧化石墨烯，反应条件优选在190～220℃下反应20～24小时；

B、复合工序：将镍盐、硫源、尿素溶于水和有机溶剂的混合溶剂中，配成混合溶液，然后将三维柱状还原氧化石墨烯投入上述溶液中，在3～60℃下浸泡1天以上，优选浸泡1～2天；

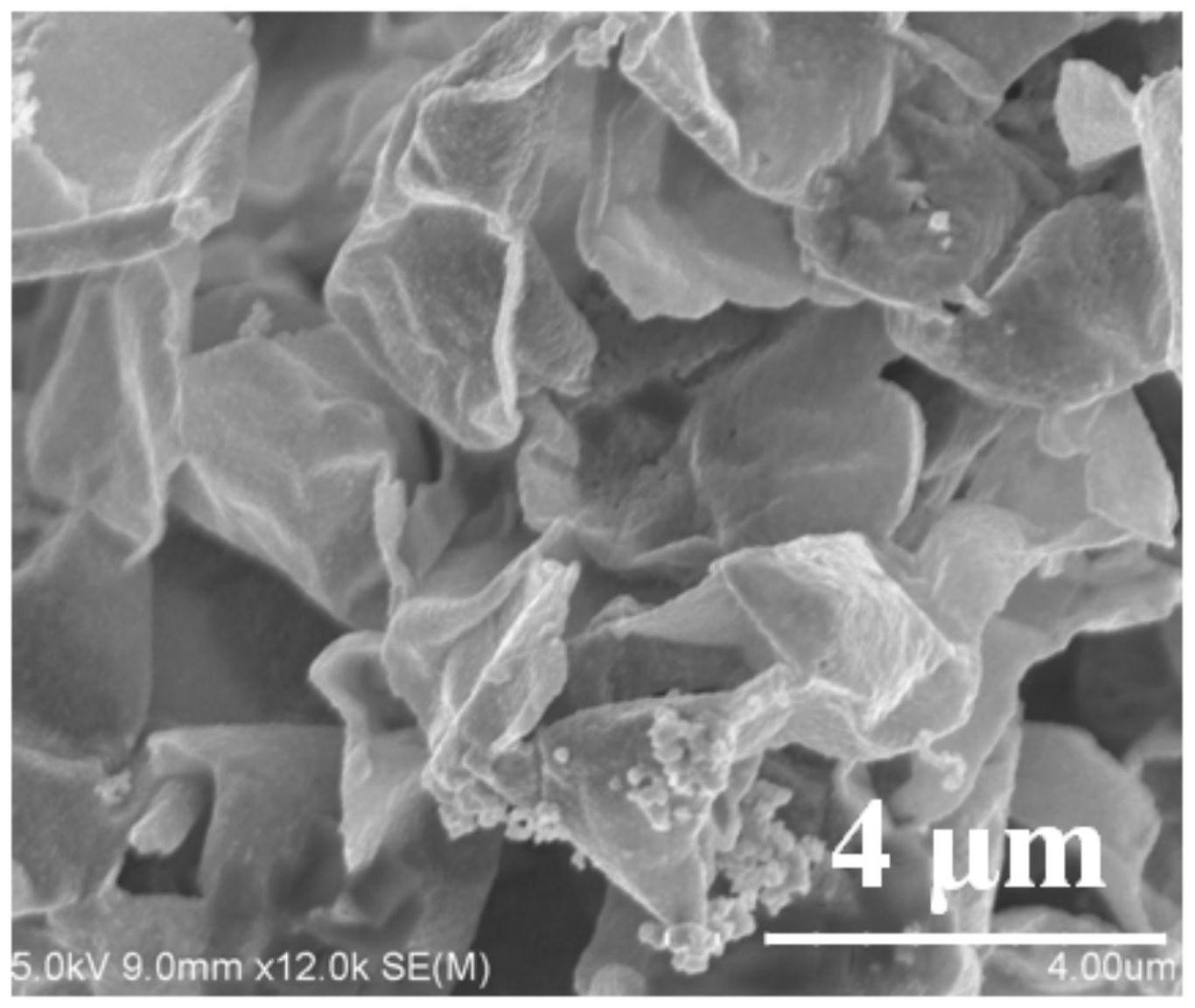

最后将混合溶液和三维柱状还原氧化石墨烯转移至水热反应釜中，在160～240℃下反应18～30小时，优选在180～210℃下反应20～24小时，产物经洗涤和干燥后，得到硫化镍与石墨烯复合材料即硫化镍/石墨烯纳米复合材料。

2.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液里氧化石墨烯的浓度为0.75～1.5g/L，优选1.0～1.25g/L。

3.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液里硫酸的浓度为0.8～1.7mol/L，优选1.2～1.4mol/L。

4.如权利要求1所述的制备方法，其特征在于：所述步骤B中镍盐选自氯化镍、硝酸镍中的一种或两种，镍盐在混合溶液中的浓度为0.2～1.1mol/L，优选0.3～0.6mol/L。

5.如权利要求1所述的制备方法，其特征在于：所述步骤B中硫源选自硫代乙酰胺、硫脲、L-半胱氨酸中的一种或几种，硫源在混合溶液中的浓度为0.15～0.6mol/L，优选0.33～

0.49mol/L。

6.如权利要求1所述的制备方法，其特征在于：所述步骤B中尿素在混合溶液中的浓度为0.15～0.6mol/L，优选0.3～0.5mol/L。

7.如权利要求1所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在混合溶液中的浓度为0.1～4.0mg/mL，优选0.6～1.2mg/mL。

8.如权利要求1所述的制备方法，其特征在于：所述步骤B中有机溶剂选自乙醇、DMF(N-N二甲基甲酰胺)中的一种或两种，优选DMF；所述混合溶剂中水与有机溶剂的体积比为1:3～3:1，优选1:1～1:2。

9.如权利要求1所述的制备方法，其特征在于：所述步骤B中干燥为真空干燥，真空干燥温度30～80℃，干燥时间4～12小时，优选在40～60℃下干燥6～10小时。

10.一种锂离子电池负极，由硫化镍/石墨烯纳米复合材料制成。

11.一种锂离子电池，由包括硫化镍/石墨烯纳米复合材料制成的锂离子电池负极制成。
