专利号: 2016107660834
申请人: 江山显进机电科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

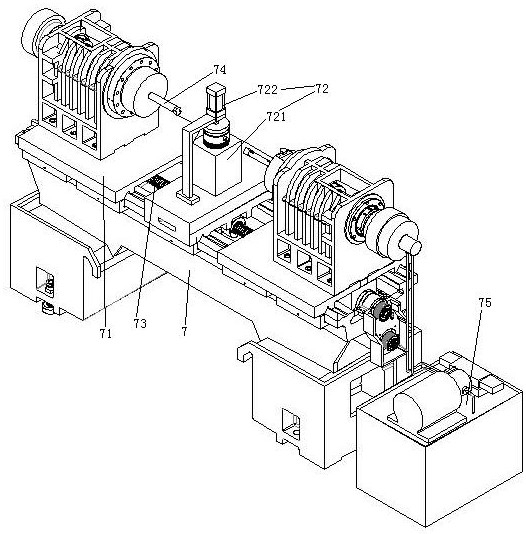

1.一种活塞镗孔机,其特征在于,包括机架,所述机架设有两个横向分布且能够横向移动的刀座和位于两个刀座之间的工件固定机构,所述刀座连接有朝向工件固定机构的镗刀,两个刀座上的镗刀同轴,所述工件固定机构包括工件支撑座和位于工件支撑座上方的按压气缸,所述机架还设有隔震座,所述隔震座包括竖置的阻尼油缸和套设在阻尼油缸上的减震弹簧,所述阻尼油缸包括同所述机架连接在一起的阻尼油缸缸体和设置于阻尼油缸缸体的第一活塞,所述第一活塞通过活塞杆设有支撑座,所述减震弹簧的一端同所述活塞杆连接在一起、另一端同所述阻尼油缸缸体连接在一起,所述阻尼油缸缸体内还设有第二活塞和分离板,所述分离板和第一活塞之间形成第一油腔,所述分离板和第二活塞之间形成第二油腔,所述第一活塞和第二活塞之间设有驱动第一活塞和第二活塞产生对向移动的电磁力吸合机构,所述分离板设有连通第一油腔和第二油腔的连通孔,所述连通孔铰接有朝向第二油腔单向开启的门板和设有使门板关闭上的门板复位机构,所述门板设有若干贯穿门板的主阻尼通道,所述连通孔内设有速度传感器;当所述速度传感器检测到油从第一油腔流向第二油腔时,所述电磁力吸合机构停止驱动第一活塞和第二活塞对向移动;当所述速度传感器检测到油从第二油腔流向第一油腔时,所述电磁力吸合机构驱动第一活塞和第二活塞对向移动。

2.根据权利要求1所述的活塞镗孔机,其特征在于,所述门板复位机构为设置于门板的转轴上的扭簧。

3.根据权利要求1或2所述的活塞镗孔机,其特征在于,所述电磁力吸合机构包括设置于第一活塞的电磁铁和设置于第二活塞的同电磁铁配合的铁磁性材料片。

4.根据权利要求1或2所述的活塞镗孔机,其特征在于,所述机架还通过灯夹连接有照明灯,所述灯夹包括基座和灯头固定件,所述基座的一侧设有夹持在所述机架上的基座固定夹、另一侧设有连接螺杆,所述连接螺杆上套设有夹持片和螺纹连接有驱动夹持片朝向基座靠拢的螺母,所述螺母包括主体段和止摆段,所述主体段的外端设有大径段,所述大径段的周壁上设有摆槽,所述止摆段设有摆头,所述止摆段可转动地穿设在所述大径段内,所述摆头插接在所述摆槽内,所述摆头和摆槽之间设有摆动间隙,所述主体段的螺纹和所述止摆段的螺纹可以调整到位于同一螺旋线上,所述夹持片朝向基座的一端上设有平衡柱,所述灯头固定件设有球形连接头,所述平衡柱位于所述夹持片远离所述球形连接头的一侧,所述基座固定夹包括第一夹片和第二夹片,所述第一夹片设有夹片部螺纹孔,所述夹片部螺纹孔螺纹连接有夹片部顶紧螺栓,所述第一夹片和第二夹片之间设有弹性抱片,所述弹性抱片的两端朝同一方向弯曲而形成夹持口,所述夹片部顶紧螺栓的螺纹端抵接在弹性抱片远离夹持口的一侧上,所述弹性抱片构成夹持口的壁的一侧设有防滑齿,所述球形连接头夹持在所述基座和夹持片之间,所述球形连接头同所述基座和夹持片之间都为球面配合。

5.根据权利要求4所述的活塞镗孔机,其特征在于,所述灯头固定件包括固定环,所述固定环设有贯通固定环内外周面的固定环部螺纹孔,所述固定环部螺纹孔螺纹连接有固定环部顶紧螺栓。

6.根据权利要求4所述的活塞镗孔机,其特征在于,所述基座可拆卸连接有套设在所述螺杆上的夹持层,所述基座通过所述夹持层同所述球形连接头连接。

7.根据权利要求6所述的活塞镗孔机,其特征在于,所述基座设有凸头,所述连接螺杆连接在所述凸头上,所述夹持层套设在所述凸头上,所述夹持层同所述凸头之间为棱柱面配合。

8.根据权利要求4所述的活塞镗孔机,其特征在于,所述止摆段转动到所述摆头同所述摆槽的一侧壁部抵接在一起时,所述主体段的螺纹和止摆段的螺纹位于同一螺旋线上、所述摆动间隙位于摆杆和摆槽的另一侧壁部之间。

9.根据权利要求8所述的活塞镗孔机,其特征在于,所述螺母还设有螺纹对齐保持机构,所述螺纹对齐保持机构包括设置在所述止摆段内的顶头、驱动顶头伸入所述摆动间隙而抵接在所述摆槽的另一侧壁部上的顶头驱动机构。
