1.一种氧化锰/石墨烯纳米复合材料的制备方法，步骤包括：A、水热工序：将氧化石墨分散在水中超声制得氧化石墨烯溶液，向溶液中加入硫酸，再超声混合得到混合液，然后将混合液转移至反应釜中在160～260℃下反应18～30小时，取出洗涤，得到三维柱状还原氧化石墨烯；

B、复合工序：将锰盐溶于水中，配成锰盐溶液，然后将三维柱状还原氧化石墨烯投入锰盐溶液中，在3～60℃下浸泡1天以上；最后将锰盐溶液和三维还原氧化石墨烯转移至水热反应釜中，在120～220℃下反应18～30小时，经洗涤和干燥后，得到前驱体；

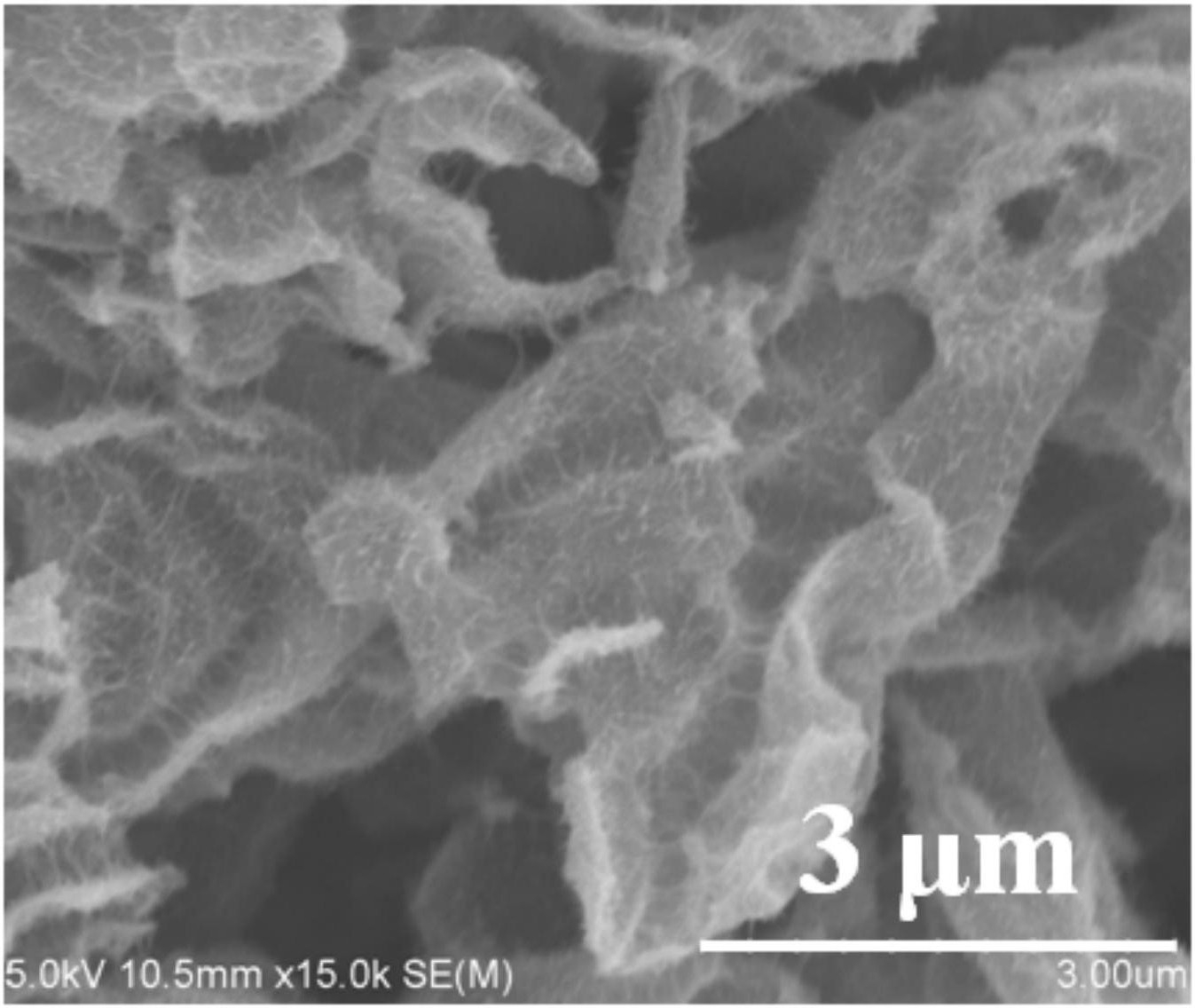

C、焙烧工序：将复合工序中所得到的前驱体在250～600℃下焙烧1～5小时，自然冷却至室温，制得氧化锰/石墨烯纳米复合材料；

所述步骤C中焙烧全程在还原性气体气氛下进行，焙烧结束后于还原性气体气氛中自然冷却至室温。

2.如权利要求1所述的制备方法，其特征在于：所述步骤A中混合液转移至反应釜中的反应条件为在190～220℃下反应20～24小时；

所述步骤B中三维柱状还原氧化石墨烯投入锰盐溶液中在10～30℃浸泡1～2天；锰盐溶液和三维还原氧化石墨烯转移至水热反应釜中在180～200℃下反应20～24小时；

所述步骤C中前驱体在300～500℃下焙烧1～3小时。

3.如权利要求1或2所述的制备方法，其特征在于：所述步骤A中混合液中氧化石墨烯的浓度为0.75～1.5g/L。

4.如权利要求3所述的制备方法，其特征在于：所述步骤A中混合液中氧化石墨烯的浓度为1.0～1.25g/L。

5.如权利要求1或2所述的制备方法，其特征在于：所述步骤A中混合液中硫酸的浓度为

0.8～1.7mol/L。

6.如权利要求5所述的制备方法，其特征在于：所述步骤A中混合液中硫酸的浓度为1.2～1.4mol/L。

7.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中锰盐选自氯化锰、高锰酸钾中的一种或两种，锰盐溶液的浓度为0.02～0.23mol/L。

8.如权利要求7所述的制备方法，其特征在于：所述锰盐溶液的浓度为0.05～0.15mol/L。

9.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在锰盐溶液中的浓度为0.1～4.0mg/mL。

10.如权利要求9所述的制备方法，其特征在于：所述步骤B中三维柱状还原氧化石墨烯在锰盐溶液中的浓度为0.6～1.2mg/mL。

11.如权利要求1或2所述的制备方法，其特征在于：所述步骤B中干燥为真空干燥，真空干燥温度30～80℃，干燥时间4～12小时。

12.如权利要求11所述的制备方法，其特征在于：所述步骤B中干燥为真空干燥，真空干燥温度40～60℃，干燥时间6～10小时。

13.如权利要求1或2所述的制备方法，其特征在于：所述步骤C中焙烧的温度为250～

600℃。

14.如权利要求13所述的制备方法，其特征在于：所述步骤C中焙烧的温度为300～500℃。

15.如权利要求1或2所述的制备方法，其特征在于：所述还原性气体为氩气与氢气以体积比19:1的混合气体。

16.一种锂离子电池负极，由权利要求1或2所述的制备方法制备的氧化锰/石墨烯纳米复合材料制成。

17.一种锂离子电池，由包括由权利要求1或2所述的制备方法制备的氧化锰/石墨烯纳米复合材料制成的锂离子电池负极制成。
