专利号: 201610766621X
申请人: 潘娅红
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种百格网,包括呈矩形板状的网架(1),所述网架(1)的一侧具有若干相邻设置且均匀分布的网格(14),所有所述网格(14)大小相等,其特征在于,所述网架(1)上固设有连接柱(3),所述百格网还包括一次性的透明薄膜(2),所述透明薄膜(2)呈矩形且所述透明薄膜(2)的长度不小于所述网架(1)的长度,所述透明薄膜(2)的宽度不小于所述网架(1)的宽度;所述透明薄膜(2)能够连接在所述连接柱(3)上并铺设在网架(1)具有网格(14)的侧面上,所述网架(1)包括塑料板(11),所述塑料板(11)上具有若干横向凸筋(12)和若干纵向凸筋(13),所述横向凸筋(12)和纵向凸筋(13)纵横交错形成所述网格(14),连接柱(3)设置在横向凸筋(12)和纵向凸筋(13)的交接处。

2.根据权利要求1所述的百格网,其特征在于,所述塑料板(11)为透明的,若干横向凸筋(12)均匀间隔分布,若干纵向凸筋(13)也均匀间隔分布。

3.根据权利要求2所述的百格网,其特征在于,所述网格(14)的数量为100个且在所述塑料板(11)上呈矩形阵列分布。

4.根据权利要求2或3所述的百格网,其特征在于,所述透明薄膜(2)的长度等于所述网架(1)的长度,所述透明薄膜(2)的宽度大于所述网架(1)的宽度;所述连接柱(3)的数量为4个且分布在所述网架(1)的4个转角处。

5.根据权利要求4所述的百格网,其特征在于,所述连接柱(3)垂直于所述塑料板(11)的板面,所述连接柱(3)的一端与所述塑料板(11)固连,所述连接柱(3)的另一端具有由端面向连接柱(3)外周面倾斜延伸的导向面(31),所述连接柱(3)的中部的外周面上还具有环形凹槽(32)。

6.根据权利要求4所述的百格网,其特征在于,所述网架(1)的长度为240mm,宽度为

115mm;所述透明薄膜(2)的长度为240mm,宽度为135mm。

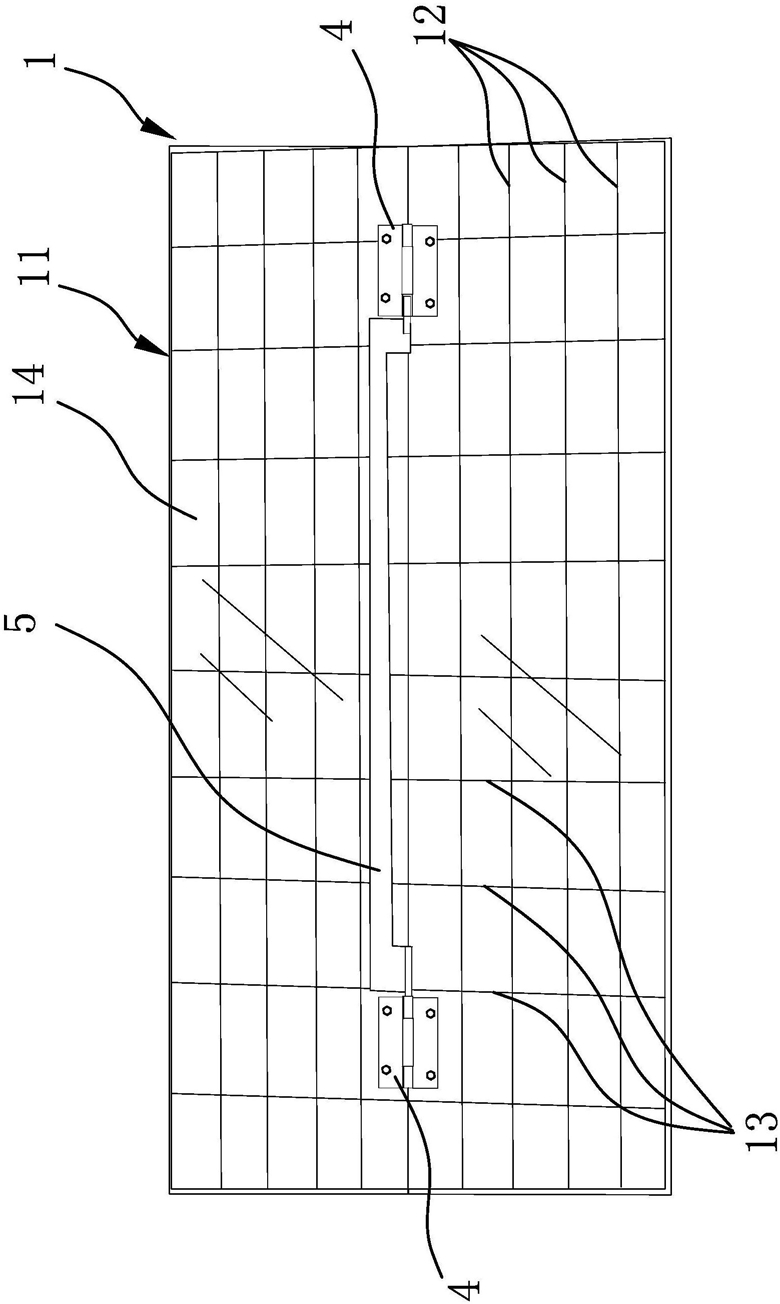

7.根据权利要求2或3所述的百格网,其特征在于,所述塑料板(11)有两块且两块塑料板(11)通过合页(4)相连接,两块塑料板(11)的连接处还设有提手(5)。

8.根据权利要求1或2或3所述的百格网,其特征在于,所述透明薄膜(2)采用聚乙烯制成,所述连接柱(3)能够戳破所述透明薄膜(2)。

9.一种运用百格网检测砌砖砂浆饱满度的方法,百格网包括呈矩形板状的网架(1),网架(1)的一侧具有若干网格(14),网架(1)上固设有四个连接柱(3),其特征在于,该方法中包含以下步骤:a、准备砌砖:拆下墙中的砌砖,随机选取三块砌砖,三块砌砖底面均朝上并一字摆开;

b、安装透明薄膜:取一片一次性的透明薄膜(2),将透明薄膜(2)铺设在网架(1)上具有网格(14)的一侧,并将透明薄膜(2)连接在连接柱(3)上;

c、检测:将网架(1)放置在其中一块砌砖上,并且使网架(1)的边缘与砌砖的边缘对齐,透明薄膜(2)朝向砌砖并贴附在砌砖底面上,数出具有砂浆的网格(14)数量;

d、更换透明薄膜:拿起百格网,去除透明薄膜(2),重复步骤b更换新的透明薄膜(2);

e、再次检测:重复步骤c和d,计算出检测其余两块砌砖时具有砂浆的网格(14)数量;

f、计算检测结果:根据三次检测结果计算出平均值,该平均值与百格网的网格(14)总数比值即为砌砖砂浆饱满度的数值。
