专利号: 2016107732014
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

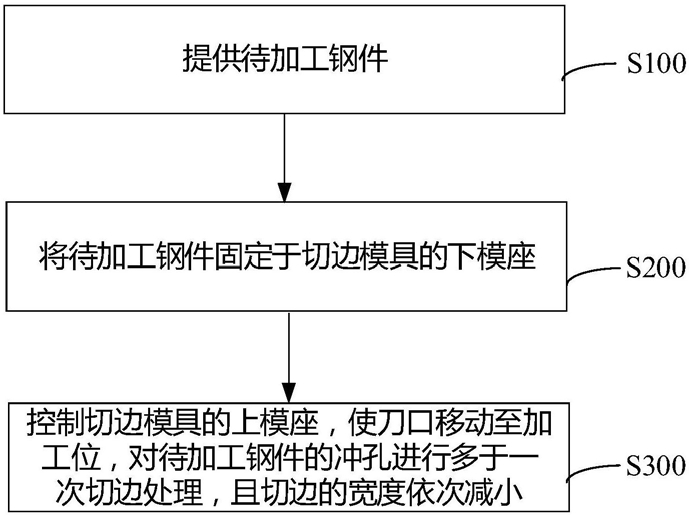

1.一种钢件无崩口切边工艺,其特征在于,包括步骤:

提供待加工钢件,所述待加工钢件的厚度方向具有冲孔,所述冲孔具有靠近底部的竖直内壁及朝所述冲孔外侧倾斜的倾斜侧壁,所述倾斜侧壁与竖直方向形成夹角;

将所述待加工钢件固定于切边模具的下模座;

控制所述切边模具的上模座,使刀口移动至加工位,对所述待加工钢件的冲孔进行多于一次切边处理,且切边的宽度依次减小,对所述待加工钢件的冲孔切边包括沿所述冲孔顶部的纵向边缘和横向边缘进行切边。

2.根据权利要求1所述的钢件无崩口切边工艺,其特征在于,对所述待加工钢件的冲孔切边的次数为三次。

3.根据权利要求2所述的钢件无崩口切边工艺,其特征在于,两侧的纵向边缘关于所述待加工钢件的纵向中轴面镜像对称,两侧的横向边缘关于所述待加工钢件的横向中轴面镜像对称。

4.根据权利要求3所述的钢件无崩口切边工艺,其特征在于,第一、第二次对所述待加工钢件的冲孔切边的宽度为分别为0.15mm、0.05mm。

5.根据权利要求3所述的钢件无崩口切边工艺,其特征在于,第一、第二次对所述待加工钢件的冲孔的横向边缘切边的宽度分别为0.1mm、0.05mm。

6.根据权利要求3所述的钢件无崩口切边工艺,其特征在于,所述待加工钢件为表壳。

7.根据权利要求6所述的钢件无崩口切边工艺,其特征在于,所述冲孔的边缘包括有多段弧形边。

8.根据权利要求6所述的钢件无崩口切边工艺,其特征在于,所述待加工钢件的厚度为

30mm,所述竖直内壁的高度为4mm,所述倾斜侧壁与竖直方向的夹角为2度。
