专利号: 2016107737145
申请人: 淮南师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

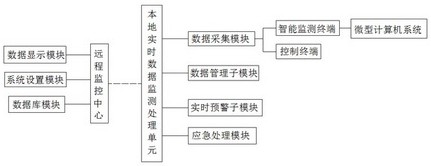

1.一种煤与瓦斯突出实时监测及预警系统,其特征在于,包括用于对数据分析、查询、诊断、收发数据统计显示的远程监控中心和本地实时数据监测处理单元,所述远程监控中心和本地实时数据监测处理单元无线连接,所述远程监控中心包括数据库模块、数据显示模块和系统设置模块,所述数据显示模块包括实时数据显示、实时数据曲线、指标曲线动画和综合曲线显示以及历史数据显示,所述系统设置模块包括基本信息设置、时间指标设置和监测区域管理,所述本地实时数据监测处理单元包括用于采集反映煤与瓦斯突出特征的实时数据的数据采集模块、用于对数据实时分析的数据管理子模块、用于对所采集的数据进行判断预警的实时预警子模块和应急处理模块,所述数据采集模块包括多个置于井下的智能监测终端和置于地面上的控制终端,所述智能监测终端包括由单片机组成的微型计算机系统、矿用电源、甲烷传感器、风速传感器、矿用设备开停传感器和风筒风量开关传感器,所述单片机电连接矿用电源、甲烷传感器、风速传感器、矿用设备开停传感器和风筒风量开关传感器,所述控制终端包括控制主机和控制备用机。

2.根据权利要求1所述的一种煤与瓦斯突出实时监测及预警系统,其特征在于,所述数据采集模块采集的实时数据包括瓦斯浓度、风速、声发射大事件、声发射小事件、声发射能量信号。

3.根据权利要求1所述的一种煤与瓦斯突出实时监测及预警系统,其特征在于,所述实时预警子模块采用模糊层次分析法和指数平滑预测法实时计算瓦斯涌出浓度、声发射综合判距指标,所述指数平滑预测法是利用现有数据的加权平均数来构造趋势方程的统计方法。

4.根据权利要求1所述的一种煤与瓦斯突出实时监测及预警系统,其特征在于,所述实时预警子模块内设有预警指标体系,所述预警指标体系包括关注、提醒、警告和响应四个层次,所述关注、提醒、警告、响应四个层次分别对应四级预警、三级预警、二级预警、一级预警,并对应建立蓝色、黄色、橙色和红色四级预警机制。

5.根据权利要求1所述的一种煤与瓦斯突出实时监测及预警系统,其特征在于,所述微型计算机系统包括CPU、ROM、RAM、数据接口和外设设备。

6.根据权利要求1所述的一种煤与瓦斯突出实时监测及预警系统,其特征在于,所述实时数据显示用于将采集的数据用表格的形式进行显示,超过报警门限值时以红色显示;实时数据曲线用于将采集的数据生成相应的监测值曲线,实时显示当前监测值曲线变化状况;指标曲线动画用于查询某一时间段某个或几个工作面监测值变化情况,动画查看整体曲线变化状况;综合曲线显示用于根据各种指标监测结果,分别显示瓦斯监测指标曲线和声发射综合指标曲线。
