专利号: 2016107748864
申请人: 石张宇
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

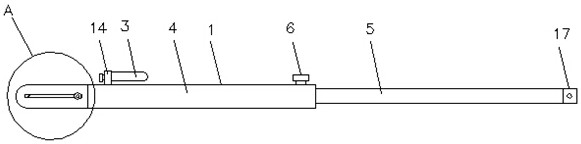

1.户外旅游用多功能探路杆,其特征在于:包括伸缩杆、手持杆、 户外手电筒,所述伸缩杆包括第一伸缩筒、第二伸缩筒,所述第二伸缩筒的尾端可伸缩地置于第一伸缩筒内且第一伸缩筒上螺纹连接有用于固定第二伸缩筒的定位螺栓;

所述手持杆首端固定连接在第一伸缩筒尾端上,所述手持杆尾端嵌入有滑动腔,所述手持杆侧面开设有沿长度方向分布的滑行槽,所述滑行槽与滑动腔相连通,所述滑动腔内滑动连接有一锥形插杆,所述插杆上垂直固定有一固定柱,所述固定柱穿过滑行槽后螺纹连接有锁紧螺母;

所述户外手电筒尾端固定有固定座,所述第二伸缩筒首端固定有一U型与固定座相对应的第二连接座,所述户外手电筒通过固定座可上下转动地连接在第二连接座内;所述第一伸缩筒尾端上固定有一第一连接座,所述第一连接座上开设有与固定座螺纹连接相配合的容纳槽。

2.根据权利要求1所述的户外旅游用多功能探路杆,其特征在于:所述第一连接座上还螺纹连接有第一紧固螺栓用于将第一连接座与固定座固定在一起。

3.根据权利要求1所述的户外旅游用多功能探路杆,其特征在于:所述第二连接座两侧侧壁上开设有安装孔,所述固定座侧壁上也开设有安装孔,利用第二紧固螺栓穿过第二连接座、固定座的安装孔后螺纹连接配合着紧固螺母。
