专利号: 2016107815356
申请人: 江苏汇能锅炉有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

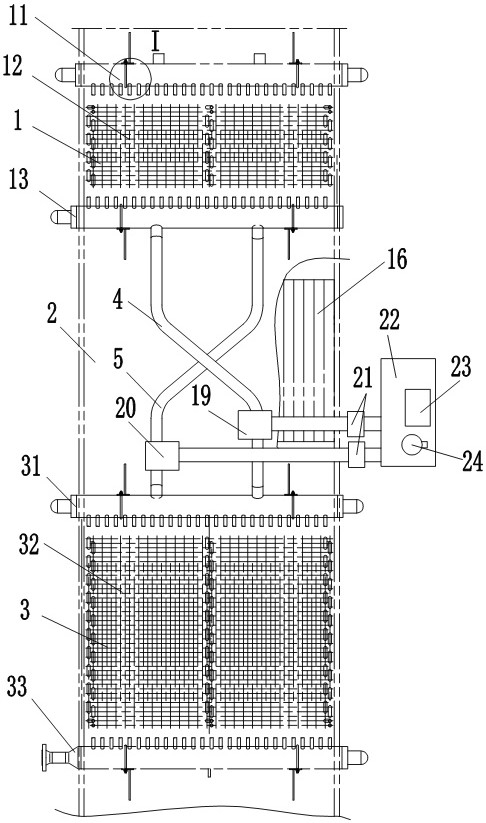

1.循环硫化床燃煤锅炉用省煤器,其特征在于:包括从上至下连接在锅炉内的上级省煤器(1)、SCR催化剂结构(2)和下级省煤器(3),所述上级省煤器(1)包括从上至下依次设置的上级省煤器出口集箱(11)、上膜式省煤器管(12)和上级省煤器进口集箱(13),下级省煤器(3)分别包括上至下依次设置的下级省煤器出口集箱(31)、下膜式省煤器管(32)和下级省煤器进口集箱(33);所述上级省煤器进口集箱(13)通过管道一(4)和管道二(5)连接下级省煤器出口集箱(31)的水路;省煤器位于SCR催化剂结构(2)高度位置处还设有脱硝区域检查门让管(10),所述脱硝区域检查门让管(10)周围设有左后包墙管片(14)、右后包墙管片(15)和侧包墙管片(16),上述包墙管片与脱硝区域检查门让管(10)之间设有若干吹灰让管(17)和若干测点让管(18);所述管道一(4)和管道二(5)上分别通过三通接头一(19)、三通接头二(20)连接在启动水箱(22),所述三通接头一(19)和三通接头二(20)均通过一个双向阀门(21)连接在启动水箱(22)上,所述启动水箱(22)的每一个双向阀门(21)连接循环硫化床燃煤锅炉的启动装置。

2.根据权利要求1所述的循环硫化床燃煤锅炉用省煤器,其特征在于:所述启动水箱(22)上还设有水泵(23)和控制装置(24),所述控制装置(24)连接循环硫化床燃煤锅炉的启动装置和水泵(23)。

3.根据权利要求1所述的循环硫化床燃煤锅炉用省煤器,其特征在于:所述吹灰让管(17)的数量至少为三根,所述测点让管(18)的数量至少为两组,每一组包括两根测点让管(18),并且每一组内的两根测点让管(18)紧挨着设置。

4.根据权利要求1所述的循环硫化床燃煤锅炉用省煤器,其特征在于:所述上膜式省煤器管(12)和下膜式省煤器管(32)分别由若干排膜式壁管(6)并列设置而成,所述下膜式省煤器管(32)的膜式壁管(6)的排数大于上膜式省煤器管(12)的膜式壁管(6)的排数。

5.根据权利要求4所述的循环硫化床燃煤锅炉用省煤器,其特征在于:所述上膜式省煤器管(12)的膜式壁管(6)的排数为15-20排,所述下膜式省煤器管(32)的膜式壁管(6)的排数为40-45排,并且上膜式省煤器管(12)和下膜式省煤器管(32)的总排数为60排。

6.根据权利要求5所述的循环硫化床燃煤锅炉用省煤器,其特征在于:所述上膜式省煤器管(12)的膜式壁管(6)之间通过若干梳形板(7)卡接固定,所述下膜式省煤器管(32)的膜式壁管(6)之间也通过若干梳形板(7)卡接固定。

7.根据权利要求1或4或5或6任意一项所述的循环硫化床燃煤锅炉用省煤器,其特征在于:所述上膜式省煤器管(12)和下膜式省煤器管(32)分别通过一个支架(8)固定在锅炉炉体(9)上。
