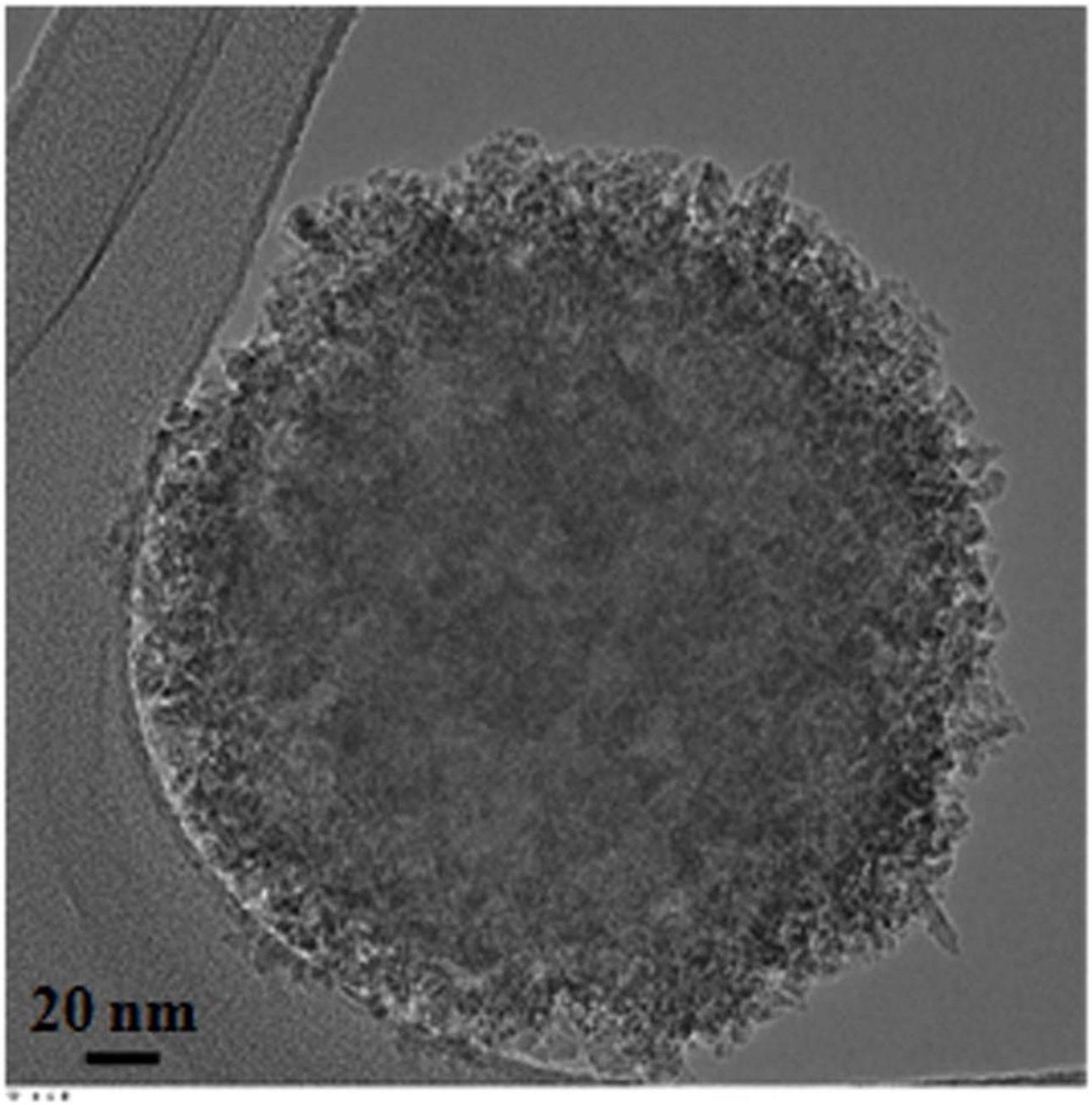

1.一种含二氧化钛/聚多巴胺功能粒子的杂化膜，其特征在于，包括膜基体以及掺杂于所述膜基体中的二氧化钛/聚多巴胺功能粒子，其中，所述二氧化钛/聚多巴胺功能粒子是以聚多巴胺粒子为核，二氧化钛纳米粒子层为壳的核壳结构。

2.根据权利要求1所述的杂化膜，其特征在于，所述聚多巴胺粒子为球形或中空球形，直径为10～1000nm。

3.一种含二氧化钛/聚多巴胺功能粒子的杂化膜的制备方法，其特征在于，包括以下步骤：(1)将聚多巴胺粒子分散于第一溶剂中，并加入前驱体溶液后再室温搅拌反应，然后升温至50～120℃搅拌反应，离心、洗涤、干燥后得到TiO2/PDA功能粒子；

(2)将聚合物溶解于第二溶剂中，再将TiO2/PDA功能粒子分散于该溶液中搅拌并超声处理，得到铸膜液；

(3)将配制好的铸膜液静置脱泡后，置于底物上，流动并扩展；

(4)将上述涂有铸膜液的底物呈水平放置浸入第三溶剂中。

4.根据权利要求3所述的制备方法，其特征在于，所述的第一溶剂包括本水、甲醇、乙醇、乙二醇、丙醇、异丙醇或其混合物。

5.根据权利要求3所述的制备方法，其特征在于，所述的第二溶剂包括N、N－二甲基甲酰胺、N-甲基-2-吡咯烷酮、四氢呋喃(THF)或其混合物。

6.根据权利要求3所述的制备方法，其特征在于，所述的第三溶剂包括水、甲醇、乙醇或其混合物。

7.根据权利要求3所述的制备方法，其特征在于，所述的前驱体溶液包括三氯化钛、四氯化钛、钛酸正丁酯、钛酸异丁酯、偏钛酸或其混合物。

8.根据权利要求3所述的制备方法，其特征在于，所述的聚合物包括聚砜、聚醚砜、聚苯醚、溴化聚苯醚、聚偏氟乙烯、醋酸纤维素、聚丙烯、聚碳酸酯、聚酰胺、聚酰亚胺、聚氯乙烯、聚丙烯腈或者其混合物。

9.根据权利要求3所述的制备方法，其特征在于，在所述铸膜液中，每3.0～10mL溶剂中溶解有1g所述聚合物，且TiO2/PDA功能粒子的含量为所述聚合物质量的0.01～5wt％。
