专利号: 2016107877210
申请人: 江苏向荣电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

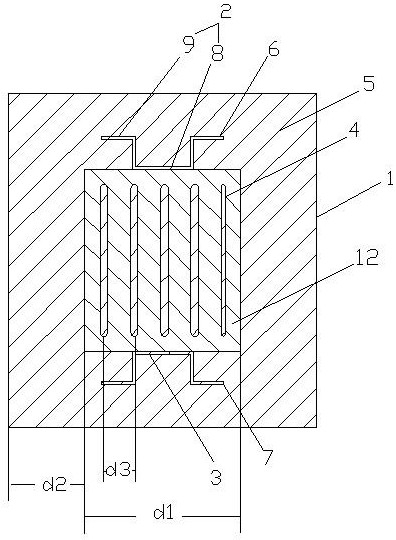

1.一种复合浇注耐火母线槽,包括母线槽壳体、第一固定锚件、第二固定锚件,若干铜排,其特征为,所述母线槽壳体内设有防火浇注层,所述防火浇注层内设有第一凹槽和第二凹槽,所述第一凹槽和第二凹槽相互对称设置,所述第一固定锚件和第二固定锚件分别置于第一凹槽和第二凹槽内,所述第一固定锚件包括U形板和水平板,所述水平板有两块,且分别与U形板两侧端部相连,所述第二固定锚件与第一固定锚件结构一致,且对称设置;

所述第一固定锚件和第二固定锚件之间设有环氧树脂绝缘层,所述环氧树脂绝缘层和防火浇注层侧截面均为矩形结构,若干铜排置于绝缘浇注层内,且相互平行排列。

2.如权利要求1所述的一种复合浇注耐火母线槽,其特征为,所述环氧树脂绝缘层的宽度为d1,所述环氧树脂绝缘层到防火浇注层的边缘的间距均为d2,d1:d2=2:1。

3.如权利要求1所述的一种复合浇注耐火母线槽,其特征为,所述铜排之间的间距d3为

18~20mm。

4.如权利要求1所述的一种复合浇注耐火母线槽,其特征为,所述水平板侧壁上设有若干齿口,若干齿口相互连接,所述U形板侧壁上设有若干腰字孔,若干腰字孔均匀间隔分布。

5.如权利要求1所述的一种复合浇注耐火母线槽,其特征为,所述U形板两侧分别设有插口,所述插口上设有卡块,所述防火浇注层底部两侧设有卡槽,所述卡槽包括倾斜壁、波形壁和竖直壁,所述倾斜壁与卡槽底部之间的夹角a为150°,所述环氧树脂绝缘层顶部设有插板,所述插板顶部与卡槽配合,所述插板上设有卡口,所述卡口与卡块配合,所述卡口呈圆弧形,所述卡口上设有弹性减震块。
