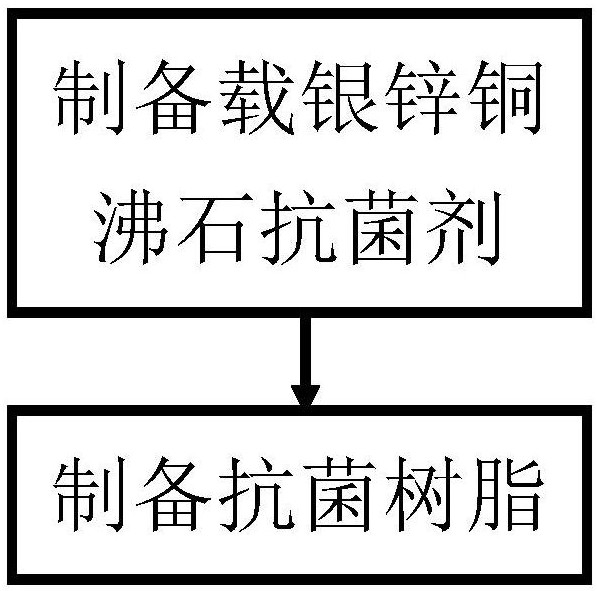

1.一种抗菌塑料筷子,包括筷子本体,其特征在于,所述筷子本体上设有抗菌树脂;所述抗菌树脂为先将抗菌剂与树脂混炼,获得抗菌母料,再将抗菌母料与树脂混炼,经过注塑、挤出工艺得到所述抗菌树脂;所述树脂为聚丙烯树脂,所述抗菌剂为载银锌铜沸石抗菌剂,所述抗菌剂中银、锌、铜的摩尔比为3:1:2,所述抗菌剂粒径为6μm;所述抗菌树脂中还含有紫外吸收剂和红外吸收剂,所述紫外吸收剂为羟基碳酸铝镁,所述红外吸收剂为TiO2、K2Ti6O3和Fe3O4混合粒子;所述抗菌材树脂的制备步骤如下:步骤一,制备载银锌铜沸石抗菌剂:
首先,将沸石活化处理:取沸石放置在400℃的热处理炉中,煅烧2h,以去除沸石孔道中残留的有机物杂质;
然后取10g活化沸石,分散到100ml去离子水中,用稀硝酸调节pH值为3.9,在50℃水浴下加入硝酸银、硝酸锌和硝酸铜混合溶液进行离子交换,离子交换后,将固体颗粒过滤、分-离,然后用去离子水清洗至没有NO3 存在,清洗后将粉体在120℃下干燥20h,经过研磨筛选后保留粒径为6μm的载银锌铜沸石抗菌剂粉末;
步骤二,制备抗菌树脂:
首先,取聚丙烯树脂5份、载银锌铜沸石抗菌剂1份在210℃下混炼,得到抗菌母料;
然后,取抗菌母料1份、聚丙烯树脂19份、紫外吸收剂羟基碳酸铝镁、红外吸收剂TiO2、K2Ti6O3和Fe3O4混合粒子混合均匀后混炼,经过注塑和挤出工艺后得到抗菌树脂。
