专利号: 2016107954255
申请人: 泉州经济技术开发区富鑫运动器材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

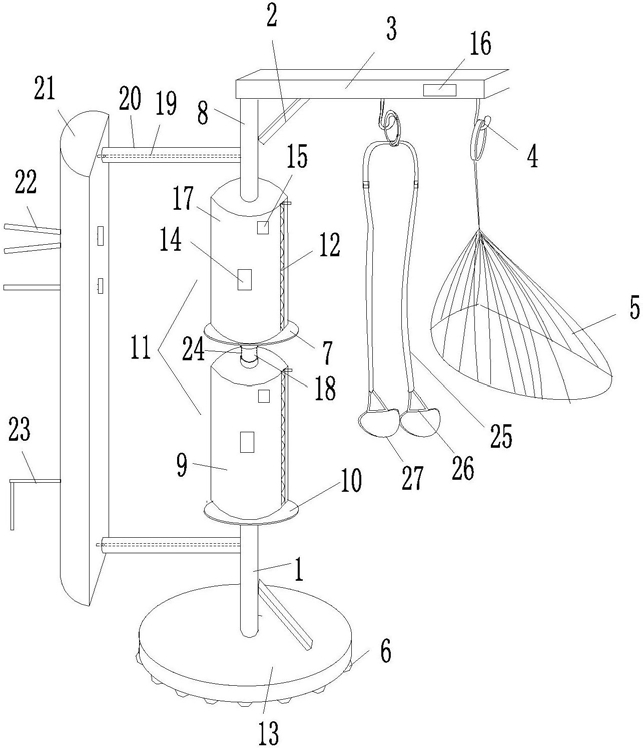

1.一种新型休闲健身沙袋,其特征在于:包括底座(13)、立柱、横梁(3)、沙袋本体(11)和悬挂件,所述立柱为管状结构,所述立柱下部与所述底座(13)固定连接,所述横梁(3)设置在所述立柱顶部,所述沙袋本体(11)设置在所述立柱上,所述悬挂件与所述横梁(3)可拆卸连接,所述底座(13)下部设置有吸盘(6),所述立柱包括第一立柱(1)和第二立柱(8),所述第一立柱(1)和所述第二立柱(8)之间设置有橡胶弹性件(18),所述第一立柱(1)与所述底座(13)固定连接,所述第二立柱(8)与所述横梁(3)固定连接,所述第一立柱(1)和所述第二立柱(8)通过所述橡胶弹性件(18)可拆卸连接。

2.根据权利要求1所述的新型休闲健身沙袋,其特征在于:所述橡胶弹性件(18)包括橡胶套管(28)和圆柱形弹簧(29),所述弹簧(29)设置在所述橡胶套管(28)内,所述橡胶套管(28)外径小于所述立柱内径,所述橡胶套管(28)侧壁上沿长度方向开设有多对安装孔(24),每对所述安装孔(24)相对设置,所述第一立柱(1)和所述第二立柱(8)侧壁上均设置有一对与所述安装孔(24)规格相适配的定位孔。

3.根据权利要求2所述的新型休闲健身沙袋,其特征在于:所述沙袋本体(11)为圆柱形结构,所述沙袋本体(11)包括壳体和填充体,所述填充体设置在所述壳体内,所述壳体侧壁上设置有开口,所述开口上设置有封口装置。

4.根据权利要求3所述的新型休闲健身沙袋,其特征在于:所述沙袋本体(11)分为上本体(17)和下本体(9),所述上本体(17)设置在所述第二立柱(8)上,所述下本体(9)设置在所述第一立柱(1)上,所述第一立柱(1)上设置有第一托板(7),所述第一托板(7)位于所述下本体(9)的下端,所述第二立柱(8)上设置有第二托板(10),所述第二托板(10)位于所述上本体(17)的下端。

5.根据权利要求4所述的新型休闲健身沙袋,其特征在于:所述第一立柱(1)和所述第二立柱(8)上均垂直设置有安装轴(19),两根所述安装轴(19)分别位于所述上本体(17)上部和所述下本体(9)下部,两根所述安装轴(19)上均套设有套管(20),且两根所述安装轴(19)末端均超过所述套管(20)轮廓线,所述套管(20)长度大于所述沙袋本体(11)半径,所述安装轴(19)末端设置有木人桩。

6.根据权利要求5所述的新型休闲健身沙袋,其特征在于:所述木人桩包括桩壳(21)、桩手(22)和桩脚(23),所述桩壳(21)横截面为半圆形结构,所述桩壳(21)与所述安装轴(19)连接,所述桩手(22)和所述桩脚(23)设置在所述桩壳(21)的弧形侧壁上,所述桩壳(21)采用PVC材料制成,所述桩手(22)和所述桩脚(23)采用PVC或木材制成。

7.根据权利要求6所述的新型休闲健身沙袋,其特征在于:所述上本体(17)和所述下本体(9)内均设置有有压力传感器(14)和蓝牙无线传输模块(15),所述压力传感器(14)与所述蓝牙无线传输模块(15)电连接,所述横梁上设置有压力显示器(16),所述压力显示器(16)与所述压力传感器(14)电连接。

8.根据权利要求1所述的新型休闲健身沙袋,其特征在于:所述悬挂件为吊篮(5)和/或健身带(25),所述横梁(3)下端设置有挂钩(4),所述吊篮(5)和/或所述健身带(25)通过所述挂钩(4)与所述横梁(3)可拆卸连接。

9.根据权利要求1所述的新型休闲健身沙袋,其特征在于:还包括撑杆(2),所述撑杆(2)的数量为两根,两根所述撑杆(2)分别设置在所述立柱的两端,一根所述撑杆(2)的两端分别与所述第二立柱(8)和所述横梁(3)连接形成一三角形固定部,另一根所述撑杆(2)的两端分别与所述第一立柱(1)和所述底座(13)连接形成另一个三角形固定部。
