1.一种铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：碳素钢板作为基板，纯铝作为中间板，6系铝合金作为复板；基板先放置在表面平整、土粒结构疏松的砂土上面，然后将中间板放置在基板上，再将复板放于中间板之上；在复板上布置炸药，用电雷管引爆炸药，一次爆炸成型制成复合板。

2.根据权利要求1所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于，包括以下步骤：①、样品预处理：采用机械磨床、金刚石喷砂机或砂纸分别对基板、中间板和复板进行打磨，去除表面的氧化膜，直至表面平整呈现银白色的金属光泽，最后将打磨后的基板、中间板和复板分别在丙酮中超声清洗15min，蒸馏水冲洗，吹干；

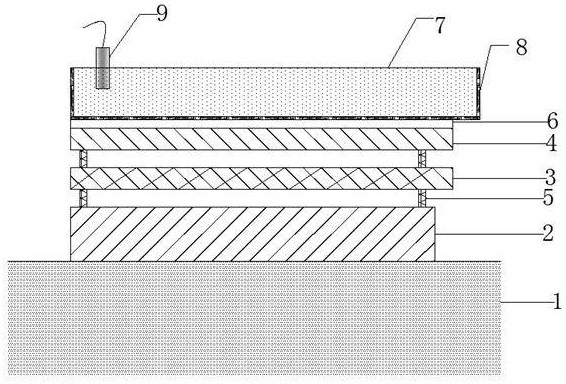

②、样品摆放：将基板置于表面平整、土粒结构疏松的砂土之上，然后将中间板放置于基板上，再将复板放置于中间板上；板与板之间用间隔片来设置间隔，基板和中间板的间隔为2～5mm，中间板和复板的间隔为2～6mm；

③、炸药布置：先在复板上表面均匀涂一层机油缓冲保护层，然后将均匀铺放炸药的纸质炸药框放置于机油缓冲保护层上面，在纸质炸药框的一端角落处插入电雷管，安全引爆炸药，瞬间爆炸成型为复合板；

④、退火热处理：将爆炸成型后的复合板放入箱式电阻炉中进行退火热处理。

3.根据权利要求2所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：所述步骤②中的间隔片为折成直角的小铝片或小铜片。

4.根据权利要求2所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：中间板的长边比基板的长边多4～14cm，中间板的宽边比基板的宽边多4～14cm，中间板和复板的长宽尺寸相同；基板、中间板和复板的一端对齐。

5.根据权利要求4所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：纸质炸药框内的长边比复板的长边多4～14cm，纸质炸药框内的宽边比复板的宽边多4～14cm；纸质炸药框内放置电雷管的一端与基板、中间板和复板的对齐端相齐平。

6.根据权利要求2所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：炸药类型为膏状乳化炸药，其组成为膏状2号岩石硝铵乳化炸药和机油，组成的重量百分比为2号岩石硝铵乳化炸药占99～99.7%，机油占0.3～1%，二者重量百分比的加和值为100%。

7.根据权利要求2所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：纸质炸药框内的炸药厚度为20～40mm。

8.根据权利要求2所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：爆炸成型后的复合板退火热处理工艺参数为：电阻炉中的温度升至280～350℃，保温1～2h后随炉冷却至室温。

9.根据权利要求2所述的铝合金-纯铝-钢复合板的爆炸焊接方法，其特征在于：退火热处理后的复合板在平整机上进行平整校直，去除复合板的飞边并用砂纸打磨。
