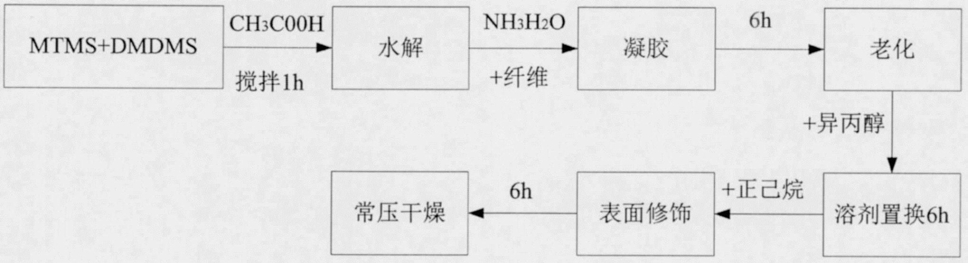

1.一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述制备方法先通过溶胶-凝胶法制备纤维复合SiO2湿凝胶，经老化后，再通过溶剂交换置换残余的反应介质，并进行表面修饰，最后经常压干燥，从而获得纤维复合增韧SiO2气凝胶。

2.根据权利要求1所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：溶胶-凝胶法制备纤维复合SiO2湿凝胶的具体方法为：首先，称取一定量的表面活性剂加入反应容器中，然后按比例加入甲醇和冰醋酸溶液，搅拌使表面活性剂溶解，然后按比例加入前驱体和N，N-二甲基甲酰胺，20-40℃的条件下搅拌0.5-1h使其充分水解，后加入氨水调节pH值为8.5，搅拌，使氨水与溶液充分混合后取出转子，加入干净的纤维，置于40℃恒温水浴锅里直至凝胶形成。

3.根据权利要求2所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述表面活性剂为十六烷基三甲基溴化铵。

4.根据权利要求2所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述表面活性剂、甲醇和冰醋酸物质的量之比为0.002∶1∶6。

5.根据权利要求2所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述前驱体为甲基三甲氧基硅烷与二甲基二甲氧基硅烷按物质的量比1∶0.6混合而成。

6.根据权利要求2所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述添加的前驱体∶甲醇∶冰醋酸溶液∶N，N-二甲基甲酰胺的物质的量比为1∶8∶12∶0.5。

7.根据权利要求2所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述冰醋酸的摩尔浓度为0.01mol/L。

8.根据权利要求2所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：所述纤维为聚丙烯腈、芳纶纤维、聚丙烯中的一种，所述纤维的加入量为气凝胶质量1.5％。

9.根据权利要求1所述的一种纤维复合增韧SiO2气凝胶的制备方法，其特征在于：首先老化6h，再加入异丙醇老化6h，老化之后将液体倒出，在正己烷溶剂下置换时间为6h；

所述常压干燥具体为将残余的液体倒出，将样品放入30℃的恒温鼓风干燥箱中干燥

12h，再放入40℃的恒温鼓风干燥箱中干燥24h。

10.一种如权利要求1-9任一项所述的制备方法制备的纤维复合增韧SiO2气凝胶。
