专利号: 2016108067314
申请人: 浙江铃本机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

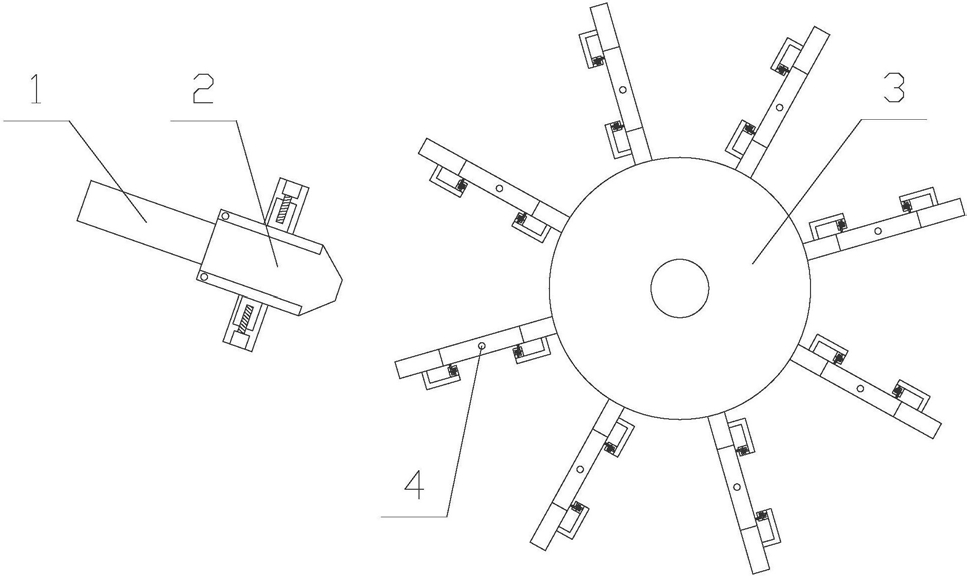

1.一种快速启动的自动调节切击式水轮发电机,其特征在于,包括驱动单元和发电单元,所述驱动单元与发电单元传动连接,所述发电单元包括轮盘(3)和若干叶片(4),所述叶片(4)沿轮盘(3)的圆心周向均匀分布在轮盘(3)的外侧,所述驱动单元包括进水管(1)和喷嘴(2),所述进水管(1)与喷嘴(2)连通,所述喷嘴(2)的出水口靠近叶片(4);

所述喷嘴(2)包括外壳(5)和设置在外壳(5)两侧的调节管(6),所述外壳(5)与调节管(6)连通,所述外壳(5)内的两侧均设有侧板(7),所述侧板(7)的一端与外壳(5)内的侧边铰接,所述调节管(6)内设有调节单元,所述调节单元包括第一驱动电机(8)、第一驱动轴(9)和套管(10),所述第一驱动电机(8)固定在调节管(6)内远离外壳(5)的一侧,所述第一驱动电机(8)与第一驱动轴(9)传动连接,所述第一驱动轴(9)套设在套管(10)内,所述第一驱动轴(9)的外周设有外螺纹,所述套管(10)内设有内螺纹,所述第一驱动轴(9)的外螺纹与套管(10)内的内螺纹相匹配,所述套管(10)与侧板(7)连接;

所述叶片(4)包括主框架(11),所述主框架(11)的中心设有缺口(12),所述缺口(12)内设有冲击叶片(13)和转轴(14),所述转轴(14)穿过冲击叶片(13)且两端与主框架(11)连接,所述主框架(11)远离喷嘴(2)的一侧设有叶片调节机构,所述叶片调节机构包括两个叶片调节单元(15),所述叶片调节单元(15)位于冲击叶片(13)的两侧;

所述叶片调节单元(15)包括固定框架(16)和角度调节单元(17),所述固定框架(16)的横向截面的形状为L形,所述固定框架(16)的一端固定在主框架(11)上,所述固定框架(16)的另一端通过角度调节单元(17)与冲击叶片(13)连接;

所述角度调节单元(17)包括壳体(18),所述壳体(18)固定在固定框架(16)上,所述壳体(18)内设有角度调节组件(19),所述角度调节组件(19)包括第一固定杆(20)、第二驱动电机(21)、第二驱动轴(23)、驱动齿轮(23)、滑动杆(25)、压力传感器(28)和接触块(29),所述第一固定杆(20)的一端固定在壳体(18)内的底端,所述第二驱动电机(21)固定在第一固定杆(20)的另一端,所述第二驱动电机(21)与第二驱动轴(23)传动连接,所述驱动齿轮(23)固定在第二驱动轴(23)上,所述滑动杆(25)靠近驱动齿轮(23)的一侧设有条形齿轮(26),所述条形齿轮(26)与驱动齿轮(23)相啮合,所述滑动杆(25)靠近冲击叶片(13)的一端通过压力传感器(28)与接触块(29)连接,所述接触块(29)与冲击叶片(13)连接。

2.如权利要求1所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述壳体(18)内靠近滑动杆(25)的一侧设有第二固定杆(24),所述第二固定杆(24)的一端固定在壳体(18)的内侧,所述第二固定杆(24)的另一端与滑动杆(25)传动连接。

3.如权利要求2所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述第二固定杆(24)的水平截面的形状为T形,所述滑动杆(25)靠近第二固定杆(24)的一侧设有凹槽(27),所述凹槽(27)的水平截面的形状为T形,所述凹槽(27)与第二固定杆(24)相匹配。

4.如权利要求1所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述壳体(18)内靠近第二驱动电机(21)的一端设有第三固定杆(30),所述第三固定杆(30)的一端固定在壳体(18)的内侧,所述第三固定杆(30)的另一端固定在第二驱动电机(21)上。

5.如权利要求1所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述固定框架(16)、第一固定杆(20)、第二固定杆(24)和第三固定杆(30)的材质均为钛合金。

6.如权利要求1所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述第一驱动电机(8)和第二驱动电机(21)均为直流伺服电机。

7.如权利要求1所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述接触块(29)的形状为半球形。

8.如权利要求1所述的快速启动的自动调节切击式水轮发电机,其特征在于,所述外壳(5)内涂有水无忧防水材料。
