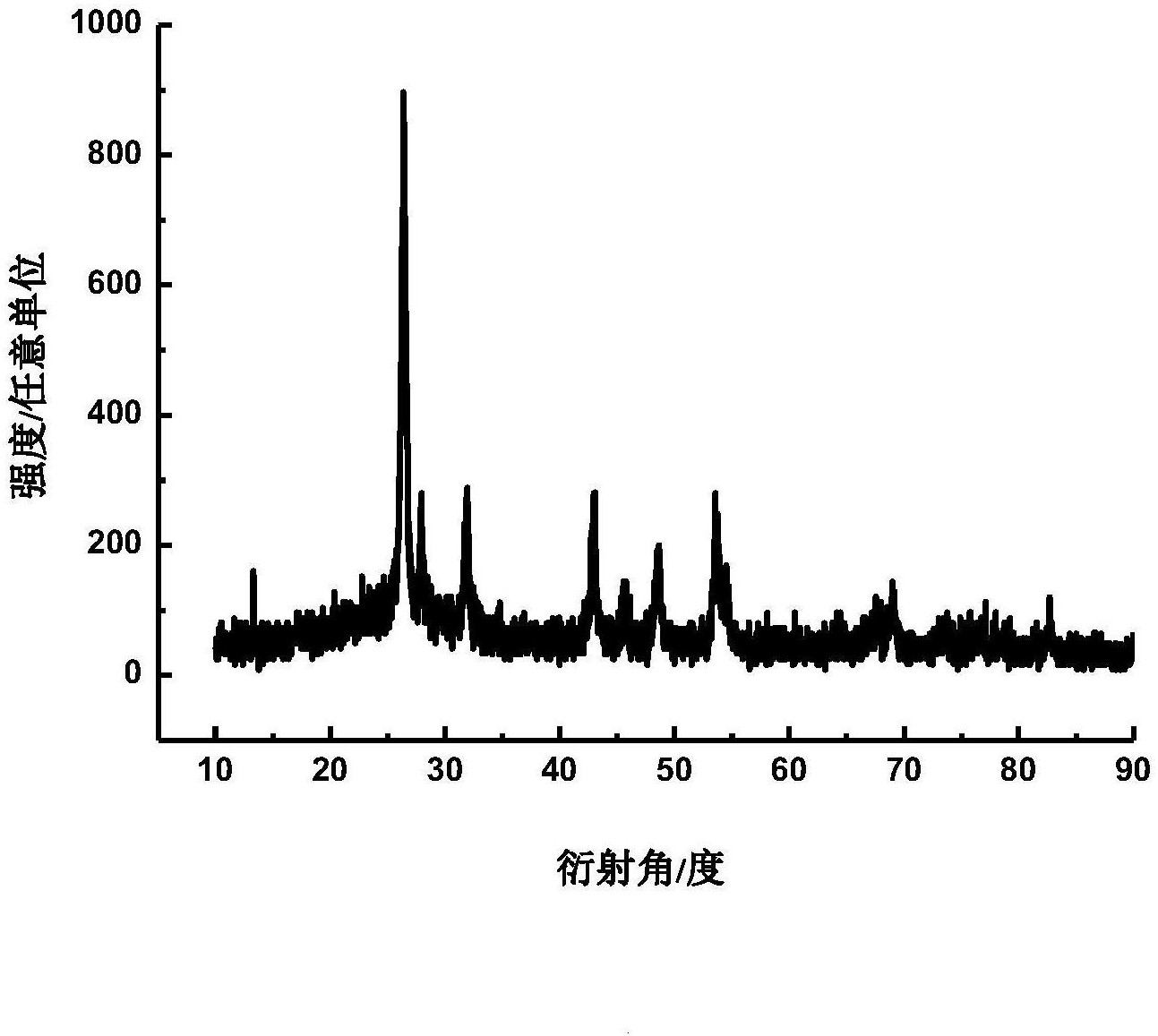

1.一种铒镱共掺含钨酸钡晶相上转换发光玻璃陶瓷，其特征在于：该玻璃陶瓷的化学组成及其物质的量百分含量如下：4.5BaCO3-3.5WO3-35SiO2-31B2O3-25NaF-0.2Sb2O3-

0.1Er2O3-0.7Yb2O3，该玻璃陶瓷的主晶相为钨酸钡，厚度为2mm的透明玻璃陶瓷在可见光区的透过率为85％，该玻璃陶瓷的制备方法由以下工艺步骤所组成：

1)按组分及含量计算称取各物质，并充分混合均匀，置于铂金坩埚中，放入硅钼炉中，升温至1450℃，使原料熔融成液态，并恒温1-2小时后，将坩埚中的液体倒在已预热的不锈钢模具上固化成型，迅速放入450℃马弗炉中，保温1小时，随炉降至室温，制得铒镱共掺透明玻璃；

2)将铒镱共掺透明玻璃放入箱式电阻炉中，采用一步析晶法，以5℃/分钟的升温速率升温至620℃，保温2小时，得到铒镱共掺玻璃陶瓷；

3)将制得的铒镱共掺玻璃陶瓷切割，然后用磨抛机对玻璃陶瓷进行双面研磨和抛光，最终得到铒镱共掺玻璃陶瓷厚度为2mm。
