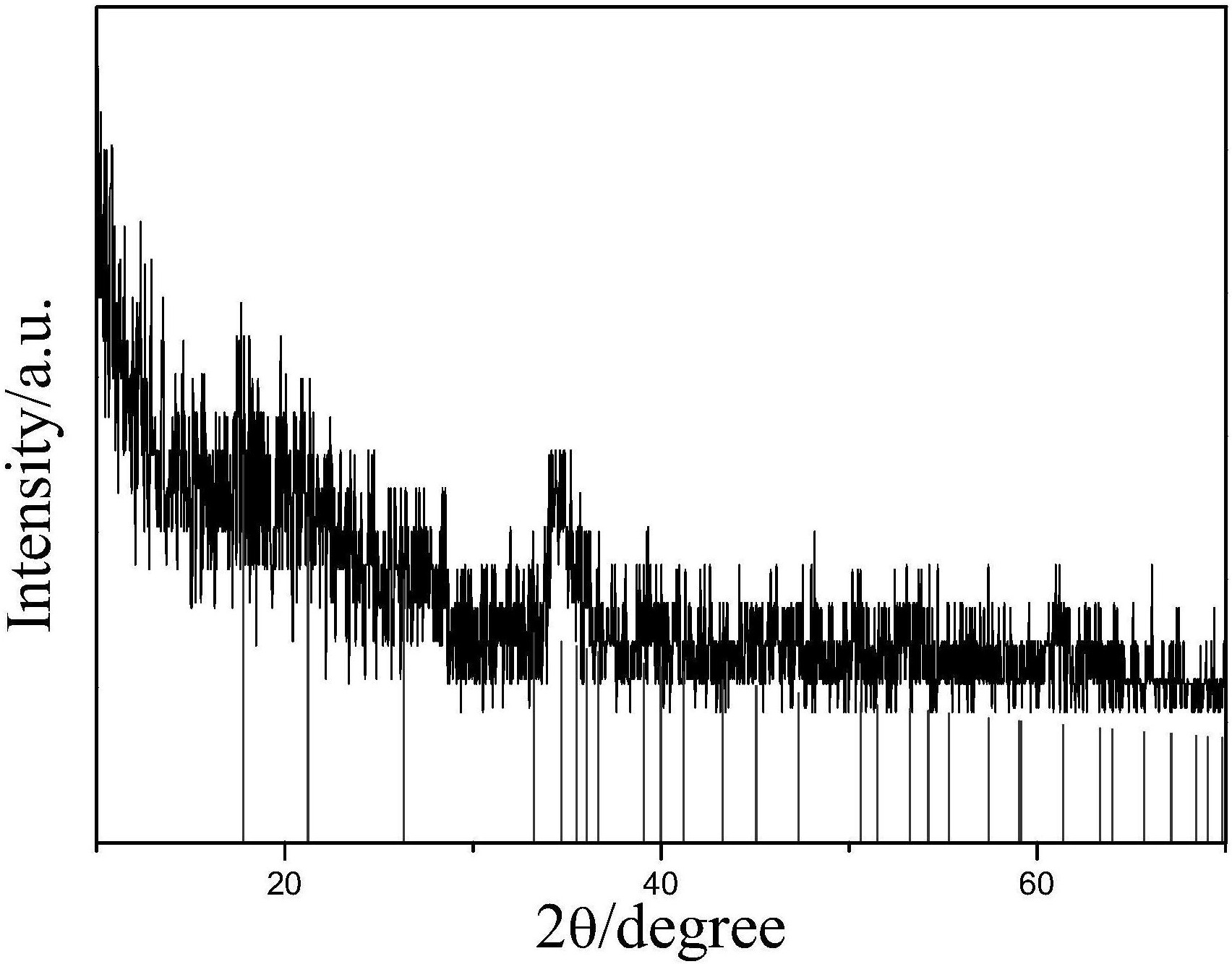

1.一种花状α-FeOOH多孔微纳米球，其特征在于：由球直径为2μm的单晶态花状球组装而成，多孔微纳米球的比表面积为258m2/g。

2.一种制备如权利要求1所述花状α-FeOOH多孔微纳米球的方法，包括水解沉淀法，其特征在于：先将Fe2SO4·7H2O溶解于水和N,N-二甲基甲酰胺(DMF)混合体系中，然后经热处理水解反应得到花状α-FeOOH多孔微纳米球。

3.如权利要求2所述的花状α-FeOOH多孔微纳米球的制备方法，其特征在于：包括如下步骤：(1)、将去离子水和N,N-二甲基甲酰胺(DMF)配制成溶液a，pH为4～5；

(2)、然后将Fe2SO4·7H2O溶解在溶液a中，经过搅拌混合和超声分散得到溶液b；

(3)、将溶液b热处理，得到溶液c和沉淀物d；

(4)、沉淀物d经过清洗、烘干即可获得目标产品即花状α-FeOOH多孔微纳米球。

4.如权利要求3所述的花状α-FeOOH多孔微纳米球的制备方法，其特征在于：步骤(1)中去离子水和N,N-二甲基甲酰胺(DMF)的体积比为0.8～1.2：0.8～1.2。

5.如权利要求3所述的花状α-FeOOH多孔微纳米球的制备方法，其特征在于：步骤(2)的溶液b中Fe2SO4的质量浓度为0.10～0.20g/L。

6.如权利要求3所述的花状α-FeOOH多孔微纳米球的制备方法，其特征在于：步骤(3)中的热处理温度为35～45℃，热处理时间为4～6h。
