1.一种基于CD光谱检测技术的铅离子检测方法，其特征在于包括以下步骤：(1)设计、合成寡核苷酸片段：

设计能够对铅离子特异性识别且具有GR-5DNA酶剪切作用的DNA1；制备合成具有巯基修饰的DNA2，DNA1、DNA2序列：DNA1：5’-SH-GCGCCTTACCACTrAGGAAGAGATGATT-3’DNA2：5’-SH-CGGTAATCATCTCTGAAGTA-3’(2)根据柠檬酸钠法合成金纳米颗粒溶液：Au NP1＝35±5nm、Au NP2＝20±3nm；

(3)金纳米颗粒二聚体的组装；

1)将上述制备的金纳米颗粒溶液和100μM的DNA1溶液在室温下反应3h，然后加入2M的氯化钠溶液至终浓度为0.05M，混合均匀，并在不断的摇晃下反应12h；上述金纳米颗粒溶液和DNA1溶液的体积比为50：1；

2)将上述制备的金纳米溶液和100μM的DNA2溶液在室温下反应3h，然后加入2M的氯化钠溶液至终浓度为0.05M，混合均匀，并在不断的摇晃下反应12h；上述金纳米溶液和DNA2溶液的体积比为50：1；

3)上述反应液分别在3000rpm下离心10min，去除未偶联上的DNA，并将混合液分别命名为NP1-DNA1和NP2-DNA2；

4)将NP1-DNA1和NP2-DNA2按照1:1的体积混合，室温下孵育过夜，离心重悬在超纯水中，制得金纳米颗粒二聚体的组装溶液；

(4)在金纳米颗粒二聚体的组装溶液中加入待检测的样品，反应30min，通过CD光谱检测铅离子。

2.根据权利要求1所述的一种基于CD光谱检测技术的铅离子检测方法，其特征在于基于下列方程确定样品中铅离子的浓度：y＝8.615LOG(x)–16.339，535nm处的CD信号强度值作为纵坐标y，铅离子浓度为横坐标x。

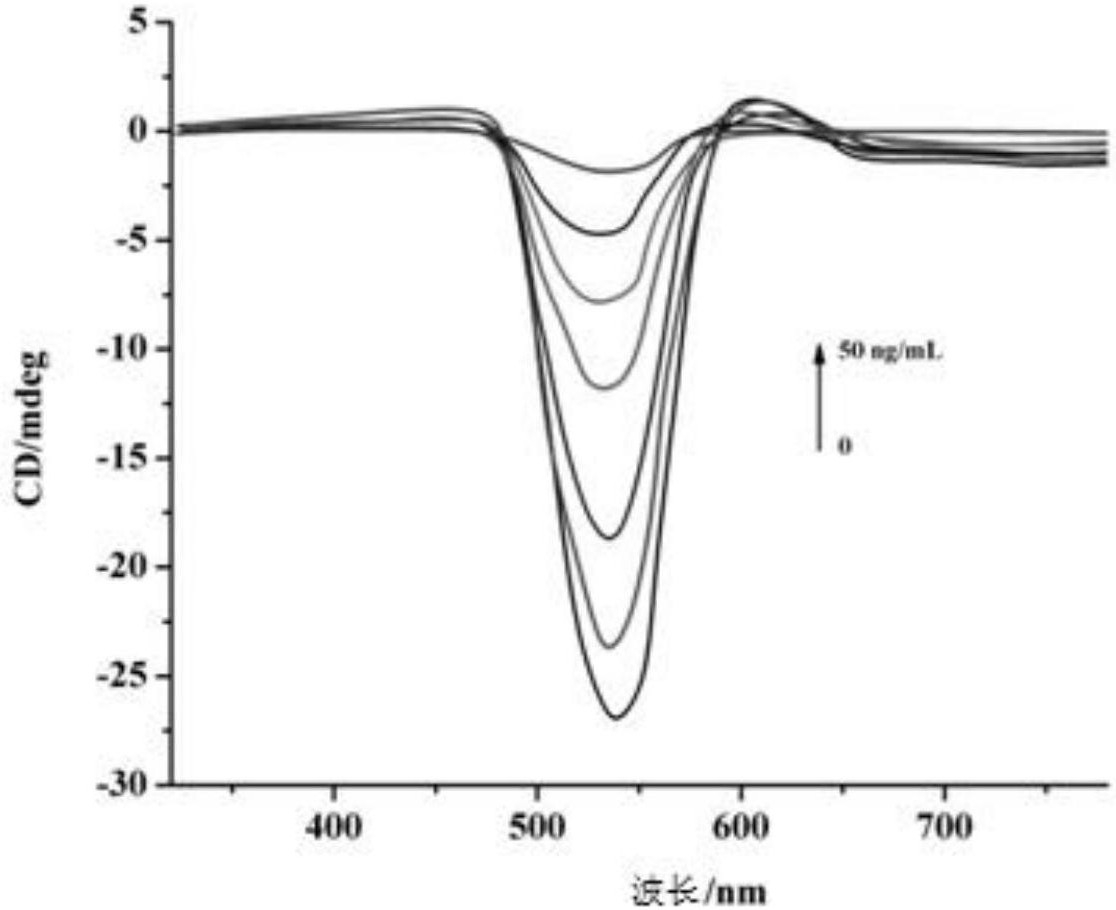

3.根据权利要求2所述的一种基于CD光谱检测技术的铅离子检测方法，其特征在于所述方程标准曲线根据以下步骤建立：取金纳米颗粒二聚体的组装溶液100μL，分别加入0、0.5、1、5、10、20、50ng/mL浓度的铅离子溶液，反应30min，对样品进行CD光谱表征，建立随着铅离子的浓度增加而成比例增强的CD光谱信号传感器，利用这一特性，设置铅离子的浓度为0.5-50ng/mL，以535nm处的CD信号强度值作为纵坐标y，铅离子浓度为横坐标x建立标准曲线，方程为y＝8.615LOG(x)–

16.339。

4.根据权利要求1所述的一种基于CD光谱检测技术的铅离子检测方法，其特征在于铅离子根据以下方法进行特异性测定：

2+

取小离心管分别加入金纳米二聚体的组装溶液100μL，然后向各离心管中分别加Pb 、Hg2+、Cu2+、Cd2+、Ni2+、Mn2+，使加入金属离子的最终浓度为50ng/mL，混合并在室温下反应30分钟，以535nm处的CD信号强度值绘制特异性柱状图，从而测定铅离子的特异性。
