1.一种导电聚苯胺/氧化石墨烯复合电极材料的制备方法，其特征在于具体步骤为：(1)将2.86g过硫酸铵溶解于10mL去离子水中，制得过硫酸铵水溶液，然后置于冰水浴中备用；

(2)将9.21mL植酸溶解于10mL去离子水中，再加入4.85mL苯胺，然后加入10mL去离子水或10mL浓度为1mol/L的酸液，制得混合液置于冰水浴中备用；

(3)将步骤(1)制得的过硫酸铵水溶液和步骤(2)制得的混合液搅拌混合，于4℃下反应

20min后形成聚苯胺水凝胶，呈墨绿色，静置1h后用去离子水透析2~3天直至透析液呈中性，再将透析后的产物冷冻干燥12h，制得具有孔状结构的导电聚苯胺骨架；

(4)将0.1g步骤(3)制得的具有孔状结构的导电聚苯胺骨架置入烧杯后加入5mL浓度为

0.1~5 mg/mL的氧化石墨烯溶液，充分浸没并冷冻干燥12h，所得产物进行研磨收集，即制得导电聚苯胺/氧化石墨烯复合电极材料；

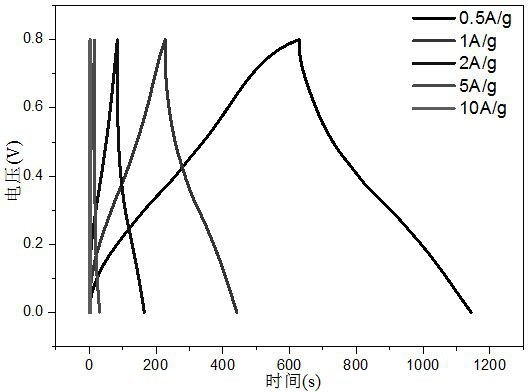

所述酸液为硫酸水溶液、盐酸水溶液或磷酸水溶液。
