专利号: 2016108137302
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种相邻工站之间的手机传输装置,其特征在于,所述相邻工站之间的手机传输装置包括:用于夹取手机并将其由第一工站转移至与之相邻的第二工站的夹取件;

与所述夹取件连接用于带动所述夹取件转动的从动件;

与所述从动件连接用于供所述从动件沿其转动的立板;

与所述从动件连接用于带动所述从动件转动的齿轮;

与所述齿轮连接并与其适配的齿条;

以及设置于两个相邻工站之间用于固定所述立板的底座;

设置于所述夹取件及从动件之间用于带动所述夹取件移动的运动传递件;所述从动件设置有用于供所述运动传递件上下移动的移动槽。

2.根据权利要求1所述的相邻工站之间的手机传输装置,其特征在于,所述立板设置有用于为所述运动传递件的运动导向的导向槽;

所述从动件一端可转动连接于所述立板,另一端设置有用于沿所述导向槽滑动的滑动轮。

3.根据权利要求2所述的相邻工站之间的手机传输装置,其特征在于,所述相邻工站之间的手机传输装置还包括:设置于所述底座用于在所述滑动轮滑动至所述立板两端时卡持所述滑动轮以对其进行限位的限位块。

4.根据权利要求2所述的相邻工站之间的手机传输装置,其特征在于,所述导向槽包括:设置于所述立板靠近第一工站一端内侧用于导向所述滑动轮以使所述夹取件达到夹取位的第一导向部;

设置于所述立板背离第一工站一端内侧用于导向所述滑动轮以使所述夹取件达到放置位的第二导向部;

设置于所述第一导向部及第二导向部用于导向所述滑动轮以使所述夹取件由所述第一导向部滑动至第二导向部的中间导向部。

5.根据权利要求1所述的相邻工站之间的手机传输装置,其特征在于,所述齿轮包括:设置有与所述齿条的齿条齿相啮合的齿轮齿;用于沿所述齿条转动的啮合部;

以及用于限制所述齿轮运动极限位置以进行机械限位的平滑限位部。

6.根据权利要求3所述的相邻工站之间的手机传输装置,其特征在于,所述限位块上端设置有用于卡持所述滑动轮的卡持槽,所述卡持槽为开口槽。

7.根据权利要求6所述的相邻工站之间的手机传输装置,其特征在于,所述开口槽上端两侧各设有一用于放置所述滑动轮进入所述开口槽时碰撞开口槽的防撞缺口。

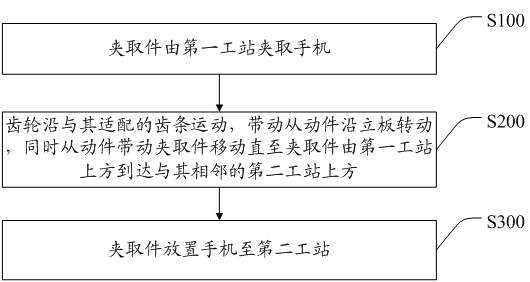

8.一种相邻工站之间的手机传输方法,其特征在于,所述相邻工站之间的手机传输方法包括:步骤A:夹取件由第一工站夹取手机;

步骤B:齿轮沿与其适配的齿条运动,带动从动件沿立板转动,同时从动件带动夹取件移动,直至夹取件由第一工站到达与其相邻的第二工站;

步骤C:夹取件放置手机至第二工站;

所述夹取件及从动件之间设置有用于带动所述夹取件移动的运动传递件;所述从动件设置有用于供所述运动传递件上下移动的移动槽。
