专利号: 2016108138150
申请人: 安徽工程大学
专利类型:发明专利
专利状态:无效专利
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

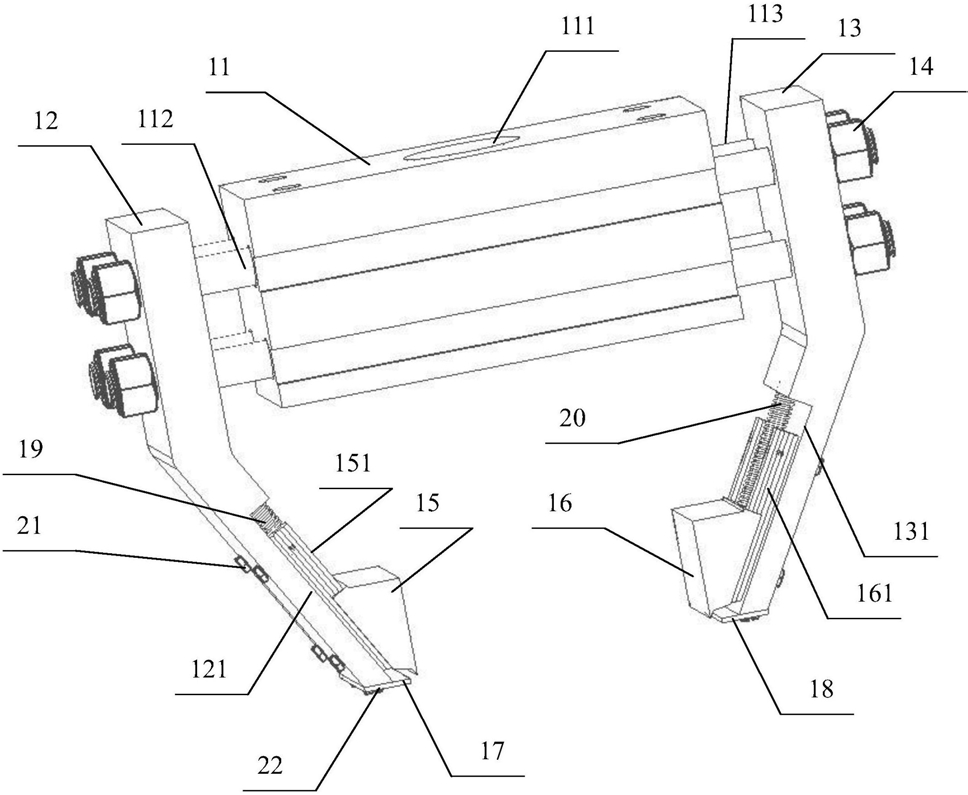

1.一种倾斜式连续自调节的机械抓手装置,包括气缸本体(11),左活塞杆组件(112),右活塞杆组件(113),左抓手本体(12),左抓手斜面(121),右抓手本体(13),右抓手斜面(131),紧定螺母(14),左抓手滑块(15),左抓手滑块的导轨(151),右抓手滑块(16),右抓手滑块的导轨(161),左挡板(17),右挡板(18),左自调节弹簧(19),右自调节弹簧(20),导轨紧定组件(21)和挡板紧定组件(22);气缸本体(11)是动力源;左抓手本体(12)和右抓手本体(13)结构相同;左抓手滑块(15)和右抓手滑块(16)结构相同;左抓手滑块的导轨(151)和右抓手滑块的导轨(161)结构相同;左挡板(17)和右挡板(18)结构相同;左自调节弹簧(19)和右自调节弹簧(20)结构相同,其特征在于:所述左抓手本体(12)和右抓手本体(13)都为折线形,包括竖直段和内折段;左抓手本体(12)的内折段的下端段设计为倾斜式的左抓手斜面(121),左抓手滑块的导轨(151)通过多组导轨紧定组件(21)装配到左抓手本体(12)的左抓手斜面(121)上;右抓手本体(13)的内折段的下端段设计为倾斜式的右抓手斜面(131),右抓手滑块的导轨(161)通过多组导轨紧定组件(21)装配到右抓手本体(13)的右抓手斜面(131)上;左抓手滑块(15)装配左抓手滑块的导轨(151)上时,内侧面为竖直平面;右抓手滑块(16)装配右抓手滑块的导轨(161)上时,内侧面为竖直平面;左抓手滑块(15)的上、下最大行程均在左自调节弹簧(19)的弹性限度内;右抓手滑块(16)的上、下最大行程均在右自调节弹簧(20)的弹性限度内;机械抓手装置处于闲置状态时,左自调节弹簧(19)和右自调节弹簧(20)始终处于拉伸状态,左抓手滑块(15)和右抓手滑块(16)分别在左自调节弹簧(19)和右自调节弹簧(20)的拉弹力作用下处于平衡位置;机械抓手装置夹紧和搬移过程中,左自调节弹簧(19)和右自调节弹簧(20)始终处于压缩状态;机械抓手装置夹紧过程中,在动力源的气缸本体(11)提供的夹紧力作用下,左抓手滑块(15)和右抓手滑块(16)分别沿左抓手滑块的导轨(151)和右抓手滑块的导轨(161)向上滑行,左抓手滑块(15)和右抓手滑块(16)具有向上滑行极限位置,左自调节弹簧(19)和右自调节弹簧(20)被压缩;机械抓手装置完成夹紧时,被操作工件在动力源的气缸本体(11)提供的夹紧力、左自调节弹簧(19)压弹力、右自调节弹簧(20)压弹力、工件自身重力、左抓手滑块(15)摩擦力和右抓手滑块(16)摩擦力下处于平衡状态;机械抓手装置搬移过程中,左自调节弹簧(19)压弹力和右自调节弹簧(20)压弹力分别迫使左抓手滑块(15)和右抓手滑块(16)有向下运动的趋势,实现连续自调节,保持操作工件始终处于平衡状态。

2.根据权利要求1所述的一种倾斜式连续自调节的机械抓手装置,其特征在于所述左抓手本体(12)的竖直段通过相同的四个左活塞杆组件(112)用紧定螺母(14)装配到气缸本体(11)的左侧;右抓手本体(13)的竖直段通过相同的四个右活塞杆组件(113)用紧定螺母(14)装配到气缸本体(11)的右侧。

3.根据权利要求1所述的一种倾斜式连续自调节的机械抓手装置,其特征在于所述左抓手滑块(15)通过燕尾槽或T型等型面联接装配在左抓手滑块的导轨(151)上,左抓手滑块(15)能够在左抓手滑块的导轨(151)上自由滑动且不脱离轨道;右抓手滑块(16)通过燕尾槽或T型等型面联接装配在右抓手滑块的导轨(161)上,右抓手滑块(16)能够在右抓手滑块的导轨(161)上自由滑动且不脱离轨道。

4.根据权利要求1所述的一种倾斜式连续自调节的机械抓手装置,其特征在于所述左自调节弹簧(19)一端固定在左抓手本体(12)上,另一端固定在左抓手滑块(15)上;右自调节弹簧(20)一端固定在右抓手本体(13)上,另一端固定在右抓手滑块(16)上。

5.根据权利要求1所述的一种倾斜式连续自调节的机械抓手装置,其特征在于所述左挡板(17)通过挡板紧定组件(22)装配在左抓手本体(12)的最下端面,防止左抓手滑块(15)从左抓手滑块的导轨(151上滑落;右挡板(18)通过挡板紧定组件(22)装配在右抓手本体(13)的最下端面,防止右抓手滑块(16)从右抓手滑块的导轨(161)上滑落。
