专利号: 2016108140470
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

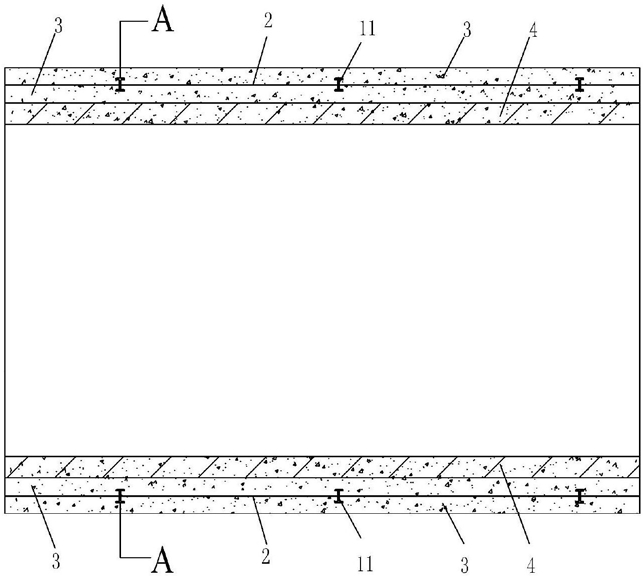

1.一种跨活动断层抗粘滑错动的隧道初期支护,包括在围岩上喷射形成的马蹄形的混凝土层、混凝土层中纵向排列的马蹄形的钢拱架,钢拱架之间通过纵向连接钢筋(2)焊接连接,其特征在于:所述的混凝土层为高压缩混凝土层(3),且在高压缩混凝土层(3)的内壁上还喷射形成有钢筋混凝土层(4);

所述的钢拱架由多段工字钢(11)连接构成,其连接结构是:

连接处位于拱肩或拱脚部位的工字钢(11),其连接结构是:工字钢(11)的端部焊接矩形的连接法兰板一(12a);薄壁钢管(14)的端部开有变形缺口形成周向排列的长齿(14a),且薄壁钢管(14)的长齿(14a)端部焊接矩形的连接法兰板二(12b);工字钢(11)上的连接法兰板一(12a)与薄壁钢管(14)上的连接法兰板二(12b)螺栓连接。

其余的工字钢(11)的连接结构是:工字钢(11)的端部焊接矩形的连接法兰板一(12a),相邻段的工字钢(11)直接通过连接法兰板一(12a)螺栓连接。

2.根据权利要求1所述的一种跨活动断层抗粘滑错动的隧道初期支护,其特征在于:所述的薄壁钢管(14)还与锥形钢套筒(15)的小口套合,锥形钢套筒(15)将薄壁钢管(14)的长齿(14a)罩住;且锥形钢套筒(15)的大口的口沿与连接法兰板二(12b)焊接。

3.根据权利要求1所述的一种跨活动断层抗粘滑错动的隧道初期支护,其特征在于:所述的高压缩混凝土层(3)的厚度为18-30cm,钢筋混凝土层(4)的厚度为18-30cm;所述的连接法兰板一(12a)和连接法兰板二(12b)均为24cm×20cm×1.5cm的钢制法兰板;所述的纵向连接钢筋(2)为直径2.2cm的螺纹钢;所述的薄壁钢管(14)的直径为15cm,长度为

30cm-50cm,壁厚为2.0cm;长齿(14a)的长度为8cm-16cm。

相邻钢拱架的纵向间距为长1.0m,相邻纵向连接钢筋(2)间的环向间距为1.0m。

4.一种建造权利要求1、2或3所述的跨活动断层抗粘滑错动的隧道初期支护的方法,其步骤是:a、将所述的钢拱架架于开挖的围岩壁上,并在相邻的钢拱架之间焊接纵向连接钢筋(2);

b、向开挖的围岩壁喷射高压缩混凝土,在围岩壁上形成所述的高压缩混凝土层(3),且高压缩混凝土层(3)将所述的钢拱架完全覆盖;

c、待高压缩混凝土层(3)凝固后,在高压缩混凝土层(3)的内壁上绑扎钢筋、再喷射混凝土,形成所述的钢筋混凝土层(4),即完成隧道初期支护的建造。
