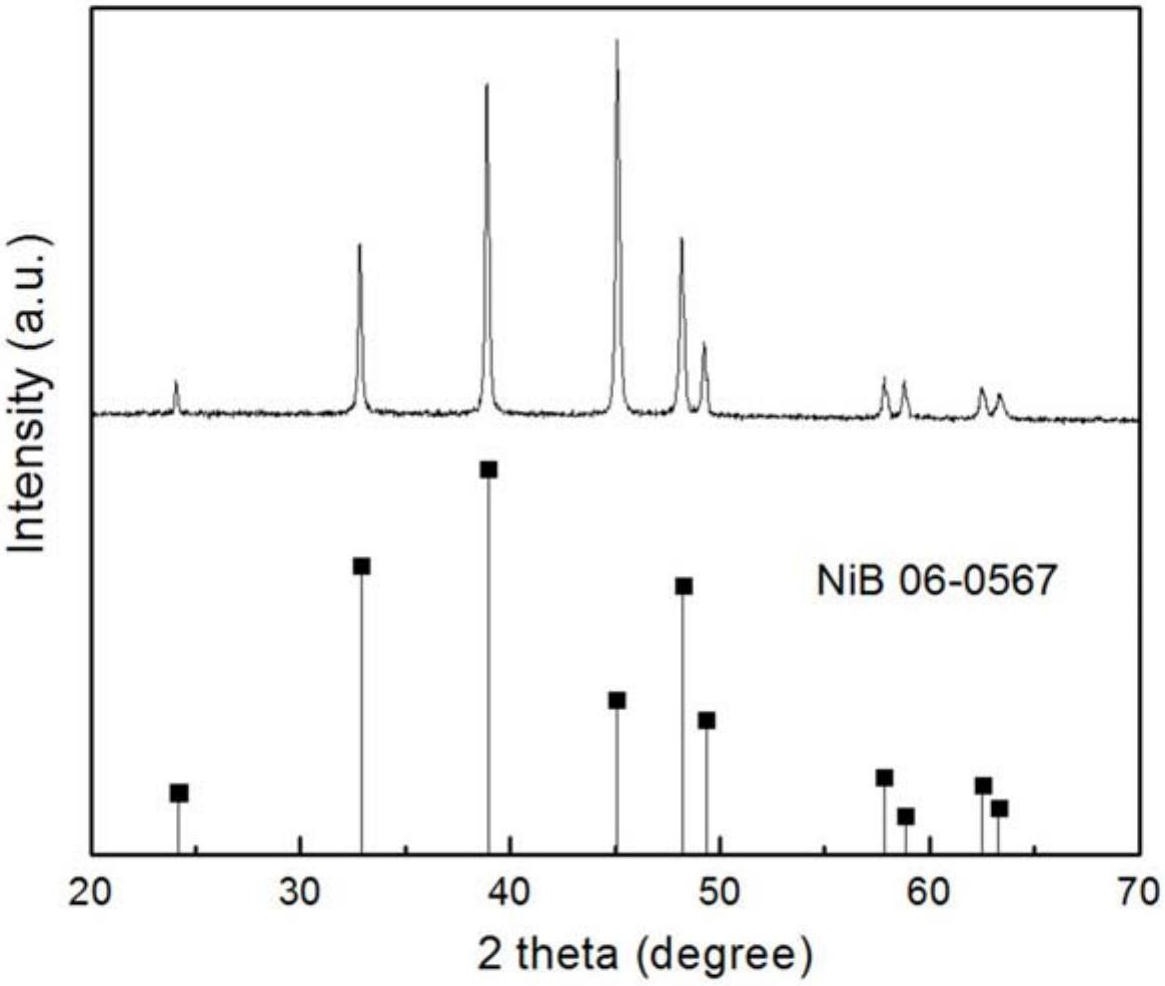

1.一种片状多孔硼化镍粉体，其特征在于，该粉体为结晶态NiB，由平均厚度为20nm，平面尺寸为200-300nm的纳米片组成，所述纳米片交错连接形成开放式的多孔结构。

2.如权利要求1所述的片状多孔硼化镍粉体的制备方法，其特征在于，包括如下步骤：(1)将微米级金属镍粉、无定形硼粉和碱金属氯化物粉体混合；

所述微米级金属镍粉和无定形硼粉的摩尔比为1：1.2～2；所述碱金属氯化物为氯化钠、氯化钾中的一种或两种，其质量为金属镍粉和无定形硼粉质量的5～15倍；

(2)将步骤(1)得到的混合粉体放入刚玉坩埚中，在氩气气体保护下热处理后自然冷却；

所述热处理温度为1000℃以上，热处理时间为0.5～2h；

(3)将步骤(2)得到的混合物放入水中浸泡1～3h，经过滤、清洗、干燥后即得到片状多孔硼化镍粉体。

3.如权利要求2所述的片状多孔硼化镍粉体的制备方法，其特征在于，所述碱金属氯化物为氯化钠和氯化钾的混合物，其摩尔比为1：1。
