专利号: 2016108141929
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

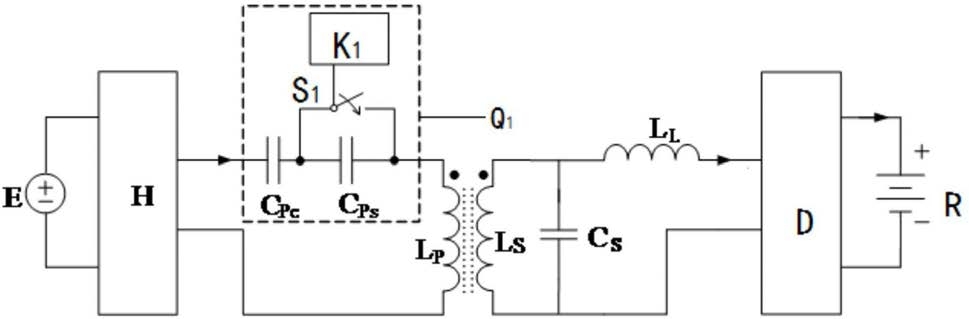

1.一种基于变初级参数的恒流恒压感应式无线充电系统,由发送部分和接收部分组成,接收部分包括依次连接的次级线圈(LS)、次级补偿电容(CS)、整流滤波电路(D)、电池负载(Z);发送部分包括依次连接的直流电源(E)、高频逆变器(H)、恒流恒压切换电路一(Q1)和初级线圈(LP);其特征在于,所述的高频逆变器(H)和初级线圈(LP)之间还串接有恒流恒压切换电路一(Q1),所述的恒流恒压切换电路一(Q1)的组成是:高频逆变器(H)和初级线圈(LP)之间依次串入初级恒流电容(CPC)和初级附加串联电容(CPS),且在初级附加串联电容(CPS)上并联切换开关一(S1);且切换开关一(S1)的控制端与控制器一(K1)相连。

2.根据权利要求1所述的一种基于变初级参数的恒流恒压感应式无线充电系统,其特征在于,所述的初级恒流电容(CPC)的电容值 由式(1)确定:

所述的初级附加串联电容(CPS)的电容值 由式(2)确定:

所述的次级补偿电容(CS)的电容值 由式(3)确定:

所述次级补偿电感(LL)的电感值 由式(4)确定:

式(1)、(2)、(3)和(4)中,为直流电源(E)的输出电压值,ω为系统工作角频率,IB为设定充电电流,VB为设定充电电压, 分别为初级线圈(LP)和次级线圈(LS)的电感值。

3.一种基于变初级参数的恒流恒压感应式无线充电系统,由发送部分和接收部分组成,接收部分包括依次连接的次级线圈(LS)、次级补偿电容(CS)、整流滤波电路(D)、电池负载(Z);发送部分包括依次连接的直流电源(E)、高频逆变器(H)/恒流恒压切换电路二(Q2)和初级线圈(LP);其特征在于,所述的高频逆变器(H)和初级线圈(LP)之间还串接有恒流恒压切换电路二(Q2),所述的恒流恒压切换电路二(Q2)的组成是:所述的高频逆变器(H)和初级线圈(LP)之间串接初级恒压电容(CPV);初级附加并联电容(CPP)和切换开关二(S2)串联后再并联于初级恒压电容(CPV)上,;且切换开关二(S2)的控制端与控制器二(K2)相连。

4.根据权利要求3所述的一种基于变初级参数的恒流恒压感应式无线充电系统,其特征在于,所述的初级恒压电容(CPV)的电容值 由式(5)确定:

所述的附加并联电容(CPP)的电容值 由式(6)确定:

所述的次级补偿电容(CS)的电容值 由式(7)确定:

所述次级补偿电感(LL)的电感值 由式(8)确定:

式(5)、(6)、(7)和(8)中,为直流电源(E)的输出电压值,ω为系统工作角频率,IB为设定充电电流,VB为设定充电电压, 分别为初级线圈(LP)和次级线圈(LS)的电感值。
