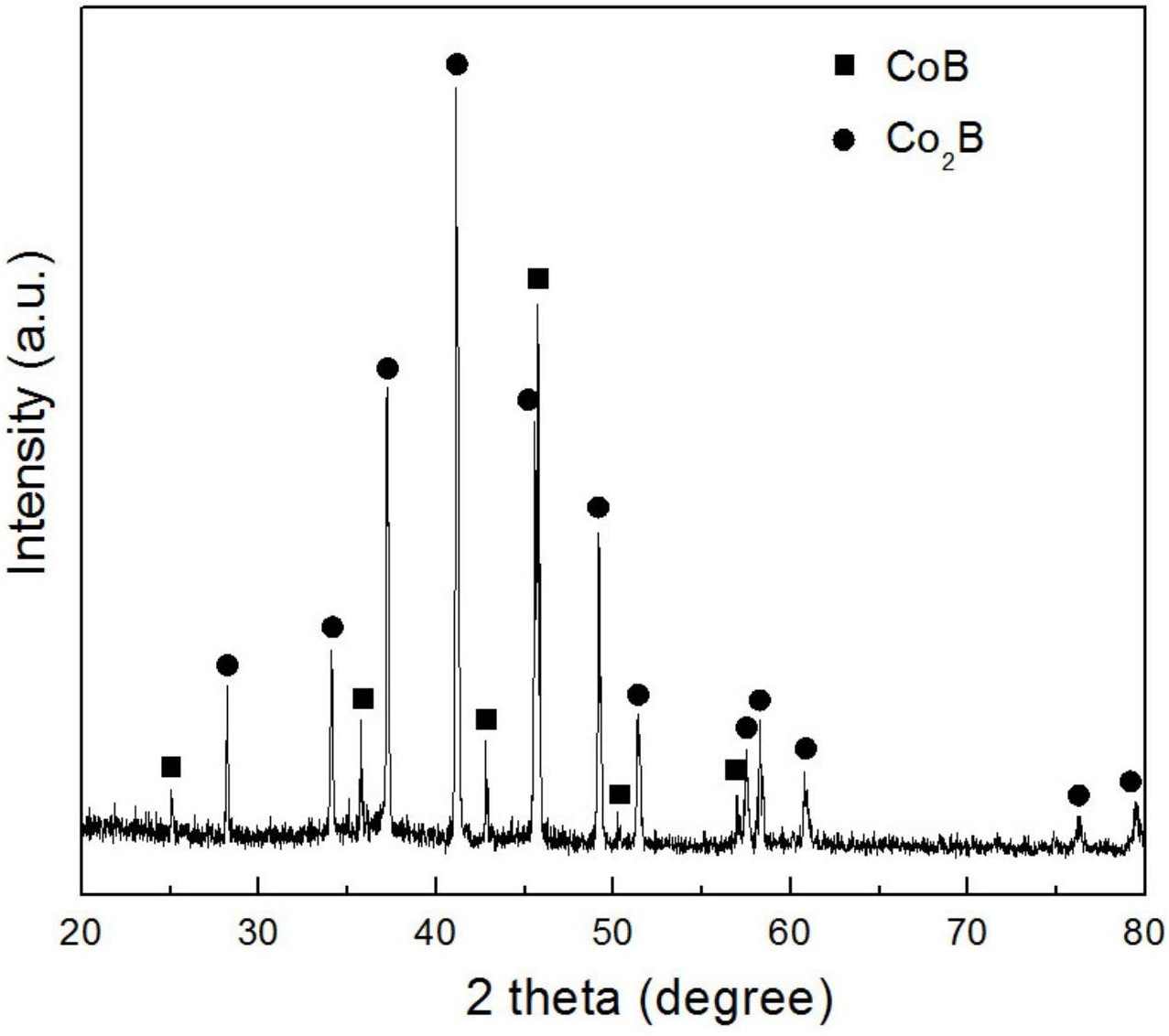

1.一种片状多孔硼化钴粉体，其特征在于，该粉体为结晶态CoB，Co2B，Co3B，Co4B中的一种或多种，由平均厚度20nm，平面尺寸200～300nm的纳米片组成，所述纳米片交错连接形成开放式的多孔结构。

2.如权利要求1所述的一种片状多孔硼化钴粉体，其特征在于，该粉体的制备方法具体包括如下步骤：(1)将微米级金属钴粉、无定形硼粉和碱金属氯化物粉体混合；

所述微米级金属钴粉和无定形硼粉的摩尔比为1～6：1；所述碱金属氯化物为氯化钠、氯化钾中的一种或两种，其质量为微米级金属钴粉和无定形硼粉的5～15倍；

(2)将步骤(1)得到的混合粉体放入刚玉坩埚中，在氩气气体保护下热处理后自然冷却；

所述热处理温度为900℃以上，热处理时间为0.5～2h；

(3)将步骤(2)得到的混合物放入1.0～4.0mol/L的盐酸中浸泡2～8h，经过滤、清洗、干燥后即得到片状多孔硼化钴粉体。

3.如权利要求2所述的一种片状多孔硼化钴粉体，其特征在于，在步骤(1)中，所述碱金属氯化物为氯化钠和氯化钾的混合物，其摩尔比为1：1。
