1.一种在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，包括以下步骤：（1）将具有电化学活性的MnO2、导电剂及粘结剂配制成电极浆料；所述的MnO2、导电剂和粘结剂三者的质量比为X：Y：Z，其中10

（2）用步骤（1）中得到的电极浆料制作成电极；

（3）配制酸性溶液，其浓度为0.3-1M；

（4）取苯胺单体加入到步骤（3）中得到酸性溶液中，搅拌，使苯胺单体溶解，得到含有苯胺的酸性溶液；

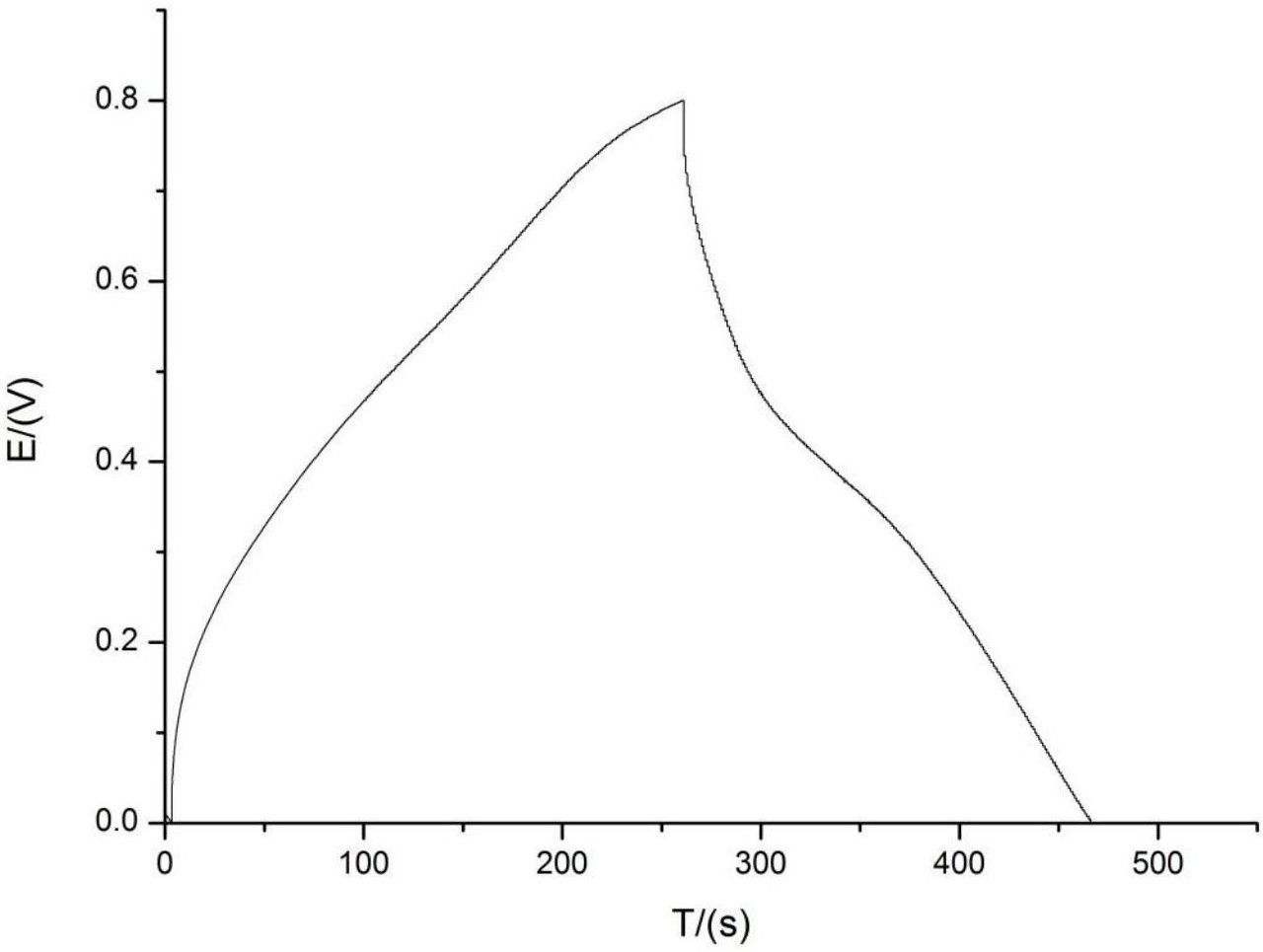

（5）将步骤（2）得到的电极浸泡到步骤（4）得到含有苯胺的酸性溶液中0-60s，取出，在烘箱干燥0.17-6 h后再取出，再浸泡，随后烘干，如此反复，反复次数为1-8次，即可获得高比电容的电极。

2.根据权利要求1所述的在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，步骤（1）中所述的导电剂为乙炔黑、Super P、Super S、350G、碳纤维、碳纳米管、科琴黑KetjenblackEC300J、科琴黑KetjenblackEC600JD、科琴黑Carbon ECP和科琴黑Carbon ECP600JD中至少一种。

3.根据权利要求1所述的在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，步骤（1）中所述的粘结剂为PF、PVDF和PTFE中的至少一种。

4.根据权利要求1所述的在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，步骤（2）中所述的酸性溶液为无机酸或有机酸的水溶液。

5.根据权利要求4所述的在二氧化锰电极表面对苯胺进行原位氧化的方 法，其特征在于，所述的无机酸为盐酸、硝酸、硫酸、高氯酸、氢溴酸和磷酸中的至少一种；所述的有机酸为醋酸、烷基磺酸、对甲磺酸和氨基磺酸中的至少一种。

6.根据权利要求1所述的在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，步骤（4）中所述的苯胺单体的加入量为0.1-1.5mL。

7.根据权利要求1所述的在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，步骤（4）中苯胺单体与酸性溶液的体积比为1：20-1：2。

8.根据权利要求1所述的在二氧化锰电极表面对苯胺进行原位氧化的方法，其特征在于，步骤（5 ）中烘箱的温度为0-100℃。
