专利号: 2016108178247
申请人: 韶关学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

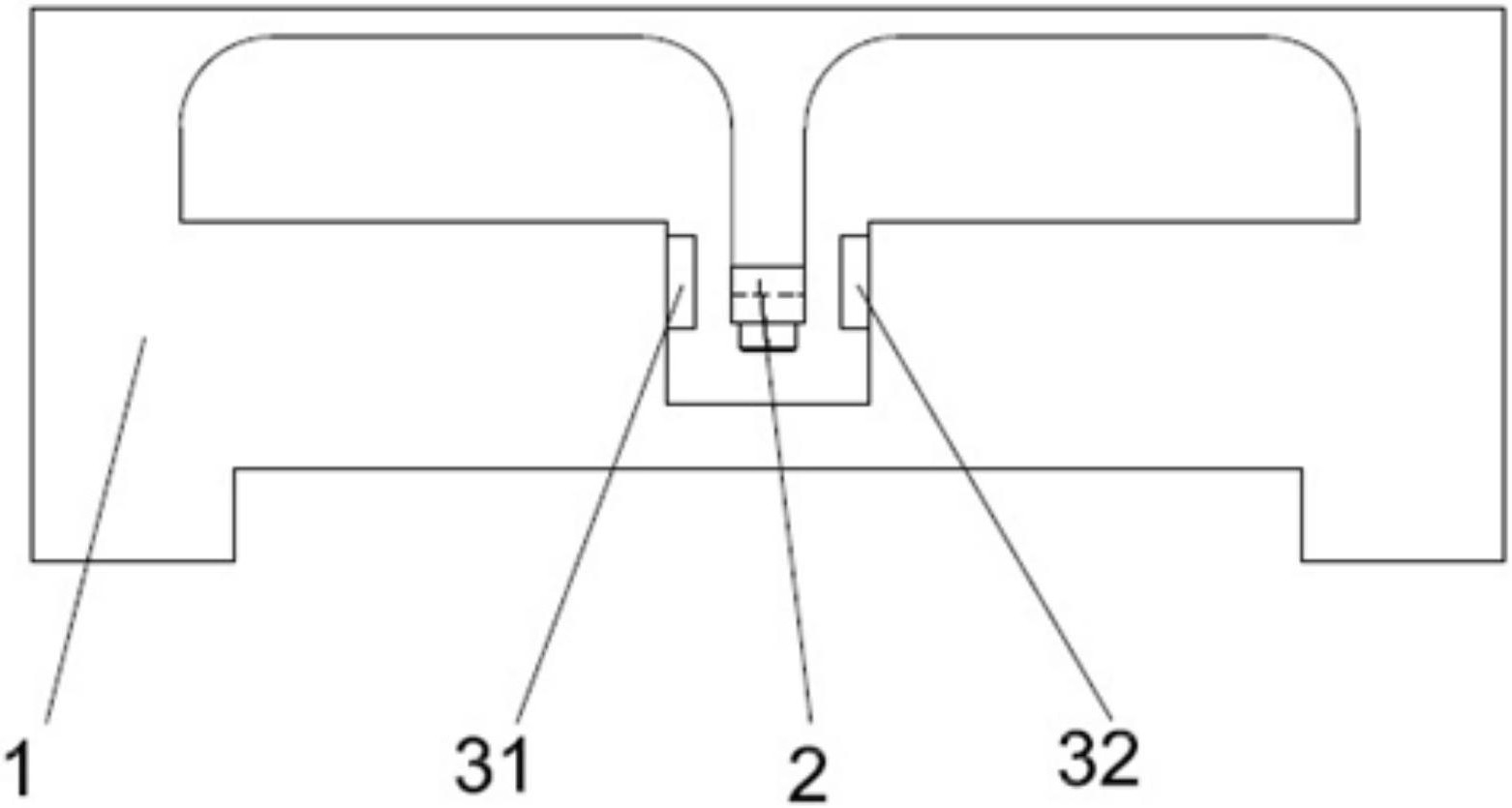

1.一种基于霍尔效应的梁式压力传感器,其特征在于:包括承载基体、磁铁和两霍尔器件;所述承载基体中部挖空形成底座、位于底座顶部的负载梁、以及位于底座和负载梁之间并与外界贯通的压力测量槽;所述负载梁底面中部往底座方向延伸,并于压力测量槽中形成一磁铁安装座;

所述磁铁安装于所述磁铁安装座;

所述两霍尔器件安装于所述压力测量槽,并分别位于所述磁铁的相对两侧。

2.根据权利要求1所述的基于霍尔效应的梁式压力传感器,其特征在于:还包括分别用于调节所述两霍尔器件的位置的两位置调节机构、以及用于分别安装所述两霍尔器件的两安装机构;

所述两位置调节机构分别安装于所述两安装机构,且每一位置调节机构均包括用于沿所述承载基体长度方向调节霍尔器件的位置的第一向位调节部件、和/或用于沿所述承载基体宽度方向调节霍尔器件的位置的第二向位调节部件、和/或用于沿所述承载基体高度方向调节霍尔器件的位置的第三向位调节部件。

3.根据权利要求2所述的基于霍尔效应的梁式压力传感器,其特征在于:每一安装机构包括一由所述压力测量槽槽内一侧沿承载基体长度方向往磁铁安装座延伸形成的安装靠板、一设置于所述磁铁安装座和所述安装靠板之间的滑块、一压脚板和两侧板;以及每一霍尔器件顶部设有引脚;

所述压脚板通过第一向位调节部件安装于所述滑块的顶部;

所述引脚夹置于所述压脚板和所述滑块之间,且霍尔器件通过所述引脚吊设于滑块和磁铁安装座之间;通过第一向位调节部件调节所述引脚被夹置的长度方向的位置,实现对霍尔器件于承载基体长度方向上的位置调节;

所述两侧板分别安装于所述安装靠板和所述滑块的相对两外侧,且其分别通过一第二向位调节部件与所述滑块连接;通过第二向位调节部件带动所述滑块于承载基体宽度方向上移动,实现对霍尔器件于承载基体宽度方向上的位置调节;

所述第三向位调节部件贯穿所述压力测量槽槽底与所述滑块底部连接;通过第三向位调节部件带动所述滑块于承载基体高度方向上移动,实现对霍尔器件于承载基体高度方向上的位置调节。

4.根据权利要求3所述的基于霍尔效应的梁式压力传感器,其特征在于:所述第一向位调节部件包括至少一第一向位调节螺钉;所述第一向位调节螺钉与所述滑块螺纹连接,且其贯穿所述压脚板并使压脚板抵压所述引脚。

5.根据权利要求3所述的基于霍尔效应的梁式压力传感器,其特征在于:所述第二向位调节部件包括至少一第二向位调节螺钉;所述第二向位调节螺钉与所述侧板螺纹连接,且其贯穿所述侧板并与所述滑块抵接。

6.根据权利要求3所述的基于霍尔效应的梁式压力传感器,其特征在于:所述第三向位调节部件包括至少一第三向位调节螺钉;所述第三向位调节螺钉与所述压力测量槽槽底螺纹连接,且其贯穿所述压力测量槽槽底并顶住所述滑块底部。

7.根据权利要求2~6任一项所述的基于霍尔效应的梁式压力传感器,其特征在于:每一位置调节机构还包括一用于避免滑块在承载基体长度方向上移动的限位板;限位板设置于其调节机构所在的安装机构的滑块和所述磁铁安装座之间,并与所述安装靠板形成一用于容纳滑块的限位空间;及霍尔器件通过所述引脚吊设于限位板和磁铁安装座之间。

8.根据权利要求1所述的基于霍尔效应的梁式压力传感器,其特征在于:还包括过载保护机构;所述过载保护机构设置于所述磁铁安装座的正下方,以限定因负载梁承受负载后引起磁铁安装座下移的位移。

9.根据权利要求1所述的基于霍尔效应的梁式压力传感器,其特征在于:所述负载梁的顶面中部设有一托盘安装座,用于承载被测负载。

10.根据权利要求1所述的基于霍尔效应的梁式压力传感器,其特征在于:所述两霍尔器件相互平行设置,并分别平行于所述磁铁的相对两侧。
