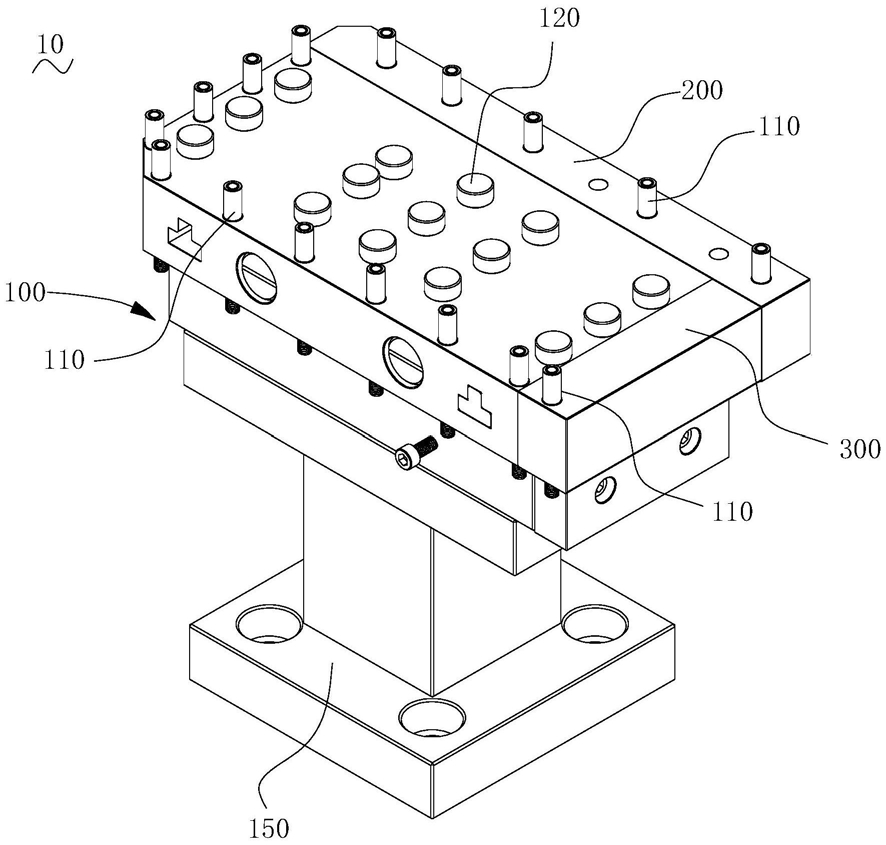

1.一种测量治具，其特征在于，用于支撑表面具有凹凸部的待测量工件，测量治具包括：支撑台，所述支撑台用于承载待测量工件，所述支撑台上的顶面沿竖直方向设置有多个定位孔，所述定位孔活动插设有用于支撑所述待测量工件的定位支撑柱， 所述支撑柱支撑在所述待测量工件的底面且避开所述待测量工件的凹凸部；

第一活动块和第二活动块，所述第一活动块、第二活动块分别活动设置在所述支撑台的邻接的两个侧壁，所述第一活动块、第二活动块分别可沿水平方向调节与所述支撑台之间的距离；

多个限位件，可拆卸的设置在所述支撑台、第一活动块及第二活动块的顶面，用于对所述待测量工件卡持定位;所述限位件为定位销，所述支撑台上的定位销设置于分别与所述第一活动块、第二活动块相对的一边；

所述第一活动块、第二活动块与所述支撑台之间分别设置有弹簧，所述第一活动块、第二活动块在自然状态下通过所述弹簧的拉力分别与所述支撑台的侧壁抵持接触。

2.根据权利要求1所述的测量治具，其特征在于，所述支撑台分别与所述第一活动块、第二活动块相对的侧壁水平设置有至少一个导向孔，所述导向孔内与第一活动块、第二活动块之间分别连接设置有所述弹簧，所述第一活动块、第二活动块的对应位置分别设置有活动插设于所述导向孔的连接杆，所述弹簧套设于所述连接杆。

3.根据权利要求2所述的测量治具，其特征在于，所述第一活动块、第二活动块分别与所述支撑台相对的侧壁设置有导向杆，所述导向杆插设于其中的一个所述导向孔内。

4.根据权利要求1所述的测量治具，其特征在于，所述定位支撑柱包括同轴设置的直杆部及头部，所述直杆部活动插设于所述支撑台顶面的定位孔，所述直杆部的直径小于所述头部的直径，所述头部与所述待测量工件的底面抵持接触。

5.根据权利要求1所述的测量治具，其特征在于，所述支撑台的顶面与所述第一活动块、第二活动块的顶面位于同一水平面。

6.根据权利要求5所述的测量治具，其特征在于，其还包括转盘，所述转盘沿圆周均匀设置有多个所述支撑台，所述转盘可带动多个所述支撑台转动。

7.一种利用如权利要求1-3或6任一所述的测量治具的测量方法，其特征在于，步骤包括：提供待测量工件，所述待测量工件的底面为平面；

将所述第一活动块、第二活动块向远离所述支撑台的方向拉动，将所述待测量工件放置于所述支撑台的顶面，使所述待测量工件与所述支撑台的顶面贴合且侧壁与四周的定位销抵持；

开启检测仪，对所述支撑台上的待测量工件进行测量，获得待测量工件的外形轮廓数据或内部结构尺寸数据或外形轮廓数据与内部结构尺寸数据的结合。

8.一种利用如权利要求4或5任一所述的测量治具的测量方法，其特征在于，步骤包括：提供待测量工件，所述待测量工件的正、反面分别具有凹凸部；

根据所述待测量工件反面凹凸部的分布，在所述支撑台上插设多个所述定位支撑柱；

将所述第一活动块、第二活动块向远离所述支撑台的方向拉动，将所述待测量工件放置于多个所述定位支撑柱，使所述待测量工件的底面与所述定位支撑柱抵触接触，并使所述待测量工件与所述支撑台的顶面贴合且侧壁与四周的定位销抵持；

开启检测仪，对所述支撑台上的待测量工件进行测量，获得待测量工件的外形轮廓数据或内部结构尺寸数据或外形轮廓数据与内部结构尺寸数据的结合。

9.根据权利 要求8所述的测量治具的测量方法，其特征在于，在提供待测量工件的步骤之前，还包括以下步骤：将多个支撑台设置在转盘上，转盘用于带动多个支撑台上装夹的待测量工件进行逐个测量。
