专利号: 2016108202138
申请人: 林红燕
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

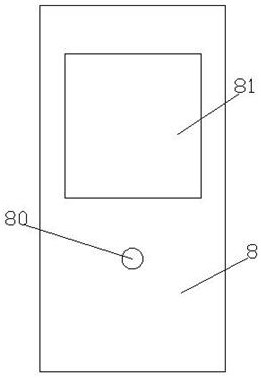

1.一种光盘收纳柜,包括柜体(8),其中,所述柜体(8)的内部空间包括底部的用于容纳多个光盘组件(88)的存储区域(82)、上部前侧的用于存取所选择的光盘的存取窗口(81)以及上部后侧的光盘滑动路径区域(83);其中,所述多个光盘组件(88)的每个包括光盘存放架(7)以及位于所述光盘存放架(7)两侧的升降驱动螺杆(51)和由所述升降驱动螺杆(51)驱动的升降托架(6), 所述升降驱动螺杆(51)由安装于所述柜体(8)的相邻内壁上的驱动电机(5)驱动;其中,所述光盘存放架(7)的中心处设置有用于固定光盘的圆形槽(87),所述柜体(8)的位于所述光盘存放架(7)两侧的内侧壁上分别固定设置有前后延伸的导向肋(4),每个导向肋(4)中均设置有供所述升降驱动螺杆(51)和升降托架(6)的主体部穿过的通孔(40),所述导向肋(4)在位于所述通孔(40)外侧的末端处设置有斜面滑动承托部,所述斜面滑动承托部的上下侧面上分别设置有上滑动斜面(41)和下顶压斜面(42),所述上滑动斜面(41)用以在所述光盘存放架(7)处于在上位置状态时与弹性伸缩地设置于所述光盘存放架(7)的底部侧面中的弹性伸缩支承销(72)的下斜面(78)可滑动地接合,所述下顶压斜面(42)用以在所述光盘存放架(7)从在下位置状态被提升时与所述弹性伸缩支承销(72)的上斜面(79)接合以将所述弹性伸缩支承销(72)顶压压缩;所述主体部的上下两端分别设置有在向内方向上延伸超出所述导向肋(4)的所述斜面滑动承托部的上夹持凸出(62)和下夹持凸出(63)用以夹持所述光盘存放架(7),所述光盘存放架(7)在与所述上夹持凸出(62)接合的部位之上设置有前后推动接合部(71),所述前后推动接合部(71)的左右两侧分别设置有弹性接合面(711)用以在所述光盘存放架(7)由所述升降驱动螺杆(51)提升至所述在上位置状态时分别与设置于所述光盘滑动路径区域(83)中且左右分开设置的螺旋驱动杆(84)接合,从而实现前后方向的运动,方便光盘的存取;所述柜体(8)的外端面安装有指示灯(80),所述下夹持凸出(63)的上端安装有控制所述指示灯(80)开启的接触开关(49),当所述安装固定架(7)被驱动向上运行且所述接触开关(49)与所述导向肋(4)接触时,所述接触开关(49)控制所述指示灯(80)亮起,从而提示此时可驱动螺旋驱动杆(84)转动,带动安装固定架(7)向第一空窗区(81)移动;所述驱动电机(5)的外侧还安装隔音罩(50),所述隔音罩(50)的内壁上贴附有消音棉,所述消音棉用以吸收所述驱动电机(5)运行时所产生的噪音。

2.如权利要求1所述的一种光盘收纳柜,其中,所述升降托架(6)的主体部的内侧面与所述导向肋(4)的通孔(40)的内侧侧壁平面地配合,从而得以在上下方向导向。
