专利号: 2016108209902
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于光纤F-P滤波器的全光纤滤波装置,其特征在于,包括相互连接的光纤耦合和分路装置和二级级联全光纤滤波装置,望远镜系统接收到的大气后向散射回波信号先经光纤耦合和分路装置分成三路,然后经二级级联全光纤滤波装置进行滤波。

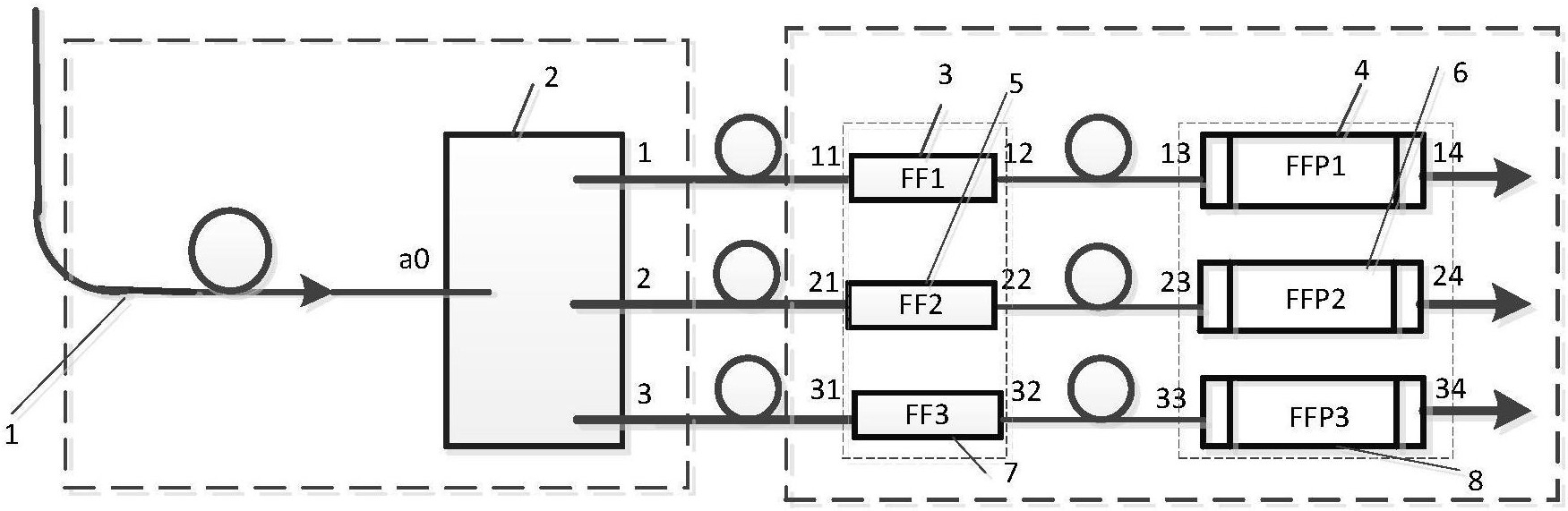

2.根据权利要求1所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,所述光纤耦合和分路装置包括多模光纤(1)和与所述多模光纤(1)连接的1×3光纤分路器(2),其中1×3光纤分路器(2)由光纤耦合器I(9)和光纤耦合器II(10)串联构成,所述多模光纤(1)的输出端与光纤耦合器I(9)的输入臂a0连接,所述光纤耦合器I(9)按耦合比50:50在输出臂a1和输出臂a2分别输出,所述光纤耦合器I(9)的输出臂a2与光纤耦合器II(10)串联,所述光纤耦合器II(10)按耦合比50:50在输出臂b2和输出臂b3输出,输出臂a1、输出臂b2和输出臂b3分别与所述二级级联全光纤滤波装置连接。

3.根据权利要求2所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,所述光纤耦合器I(9)和光纤耦合器II(10)的光谱范围不同。

4.根据权利要求2所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,所述输出臂a1、输出臂b2和输出臂b3的能量分配比例为5:2.5:2.5。

5.根据权利要求2所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,所述二级级联全光纤滤波装置,包括与输出臂a1熔接的光纤带通滤波器I(3)和与光纤带通滤波器I(3)熔接的光纤F-P滤波器I(4),形成第一光纤通道、与输出臂b2熔接的光纤带通滤波器II(5)和与光纤带通滤波器II(5)熔接的光纤F-P滤波器II(6),形成第二光纤通道、与输出臂b3熔接的光纤带通滤波器III(7)和与光纤带通滤波器III(7)熔接的光纤F-P滤波器III(8),形成第三光纤通道。

6.根据权利要求5所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,所述第一光纤通道为水汽拉曼散射通道,所述第二光纤通道为氮气拉曼散射通道,所述第三光纤通道为米散射通道。

7.根据权利要求5或6所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,在第一光纤通道中,输出臂a1熔接至光纤带通滤波器I(3)的输入端,所述光纤带通滤波器I(3)的输出端与光纤F-P滤波器I(4)的输入端口熔接。

8.根据权利要求5或6所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,在第二光纤通道中,输出臂b2与光纤带通滤波器II(5)的输入端熔接,所述光纤带通滤波器II(5)的输出端与光纤F-P滤波器II(6)的输入端口熔接。

9.根据权利要求5或6所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,在第三光纤通道中,输出臂b3与光纤带通滤波器III(7)的输入端熔接,所述光纤带通滤波器III(7)的输出端与光纤F-P滤波器III(8)的输入端口熔接。

10.根据权利要求5所述的基于光纤F-P滤波器的全光纤滤波装置,其特征在于,所述光纤带通滤波器I(3)的中心波长为660nm,带宽在20~30nm,带外抑制率达到3个数量级的光谱特性;所述光纤带通滤波器II(5)的中心波长为606nm,带宽在20~30nm,带外抑制率达到

3个数量级的光谱特性;所述光纤带通滤波器III(7)的中心波长为532nm,带宽在20~30nm,带外抑制率达到3个数量级的光谱特性。
