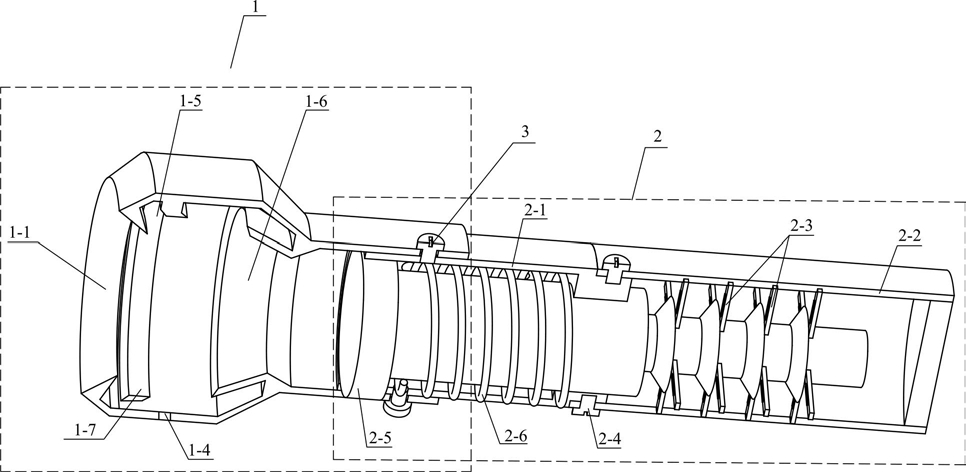

1.一种双射流口射流激励的拨动式压电发电装置，该双射流口射流激励的拨动式压电发电装置由阶梯式微孔隙增流装置（1）、拨片拨动式发电机组件（2）和紧定螺钉（3）组成，其中阶梯式微孔隙增流装置（1）和拨片拨动式发电机组件（2）通过紧定螺钉（3）紧固连接；所述阶梯式微孔隙增流装置（1）设置有圆锥式吸气端（1-1）、锥形出气端（1-2）、增流端螺纹连接孔（1-3）、供气孔（1-4）、一级微型射流孔（1-5）、二级微型射流孔（1-6）和挡环（1-7）；所述拨片拨动式发电机组件（2）包括活塞安装架（2-1）、发电组件安装架（2-2）、压电发电组件（2-3）、紧固螺钉（2-4）、活塞（2-5）和弹簧（2-6），活塞安装架（2-1）和发电组件安装架（2-2）通过紧固螺钉（2-4）进行螺纹连接，压电发电组件（2-3）与活塞（2-5）固连；

其特征在于：所述圆锥式吸气端（1-1）位于阶梯式微孔隙增流装置（1）的吸气端，锥形出气端（1-2）位于阶梯式微孔隙增流装置（1）的出气端，所述增流端螺纹连接孔（1-3）靠近锥形出气端（1-2），所述增流端螺纹连接孔（1-3）与紧定螺钉（3）螺纹连接，所述一级微型射流孔（1-5）和二级微型射流孔（1-6）位于阶梯式微孔隙增流装置（1）的中部，一级微型射流孔（1-5）和二级微型射流孔（1-6）之间设置有挡环（1-7），所述供气孔（1-4）靠近二级微型射流孔（1-6）；所述活塞安装架（2-1）设置有发电机组件安装螺纹孔（2-1-1），所述活塞安装架（2-1）设置有排气孔（2-1-2），所述活塞安装架（2-1）设置活塞滑孔（2-1-3），活塞（2-5）可在活塞滑孔（2-1-3）中滑动，所述活塞安装架（2-1）设置有发电机组件进气口（2-1-4），混合气体经由发电机组件进气口（2-1-4）进入拨片拨动式发电机组件（2）；所述发电组件安装架（2-2）设置有发电组件环形安装孔（2-2-1），压电发电组件（2-3）通过发电组件环形安装孔（2-2-1）安装固定在发电组件安装架（2-2）上，所述发电组件安装架（2-2）设置有布线孔（2-

2-2），所述发电组件安装架（2-2）设置有安装通孔（2-2-3），紧固螺钉（2-4）与安装通孔（2-

2-3）螺纹连接；所述压电发电组件（2-3）设置有弹性基板（2-3-1）和压电元件（2-3-2），所述弹性基板（2-3-1）和压电元件（2-3-2）粘接；所述活塞（2-5）设置有受风板（2-5-1），混合气体经由发电机组件进气口（2-1-4）进入拨片拨动式发电机组件（2）作用在受风板（2-5-1）上，所述活塞（2-5）设置有滑柱（2-5-2），所述滑柱（2-5-2）可以在活塞滑孔（2-1-3）中滑动，所述活塞（2-5）设置有拨片（2-5-3），所述弹簧（2-6）实现活塞（2-5）的回程运动。

2.根据权利要求1所述的一种双射流口射流激励的拨动式压电发电装置，其特征在于所述圆锥式吸气端（1-1）的最大直径为D1；所述锥形出气端（1-2）的最小直径为D2，D2与D1的比值为G=D2/D1，G的取值满足的范围为0.4 0.8；所述锥形出气端（1-2）的锥角为α；所述的供~气孔（1-4）直径为D3，D3与D1的比值为F=D3/D1，F的取值满足的范围为0.02~0.1；所述供气孔（1-4）中心与圆锥式吸气端（1-1）的左端面直线距离为L1；所述供气孔（1-4）中心与锥形出气端（1-2）右端面直线距离为L2，L1与L2的比值为J=L1/L2，J的取值满足的范围为0.2~0.5；所述一级微型射流孔（1-5）的孔径为D4，所述一级微型射流孔（1-5）和二级微型射流孔（1-6）之间的中心距离为L3，D4与L3的比值为Z=D4/L3，Z的取值满足的范围为2 5；所述二级微型射~流孔（1-6）孔径为D5，D5与L3的比值为X=D5/L3，X的取值满足的范围为2~5。

3.根据权利要求1所述的一种双射流口射流激励的拨动式压电发电装置，其特征在于所述排气孔（2-1-2）距离发电机组件进气口（2-1-4）的距离为S，所述发电机组件进气口（2-

1-4）的直径为D，所述受风板（2-5-1）的直径为d，D和d的差值为M=D-d，M的取值满足的范围为4 8 mm，所述拨片（2-5-3）具有倾角β，β的取值满足的范围为5 20°，所述拨片（2-5-3）具~ ~有高度值h，h的取值满足的范围5 15 mm。

~

4.根据权利要求1所述的一种双射流口射流激励的拨动式压电发电装置，其特征在于所述的压电发电组件（2-3）中的压电元件（2-3-2）选用压电陶瓷片PZT或柔性强韧性压电材料PVDF。
