1.喷涂法制备超疏水超亲油铜网的方法，其特征在于：由以下步骤实现：

步骤一：疏水型水性聚氨酯的制备：

取摩尔比为1：（2-3）的聚合物多元醇和多异氰酸酯在氮气保护下70-85℃搅拌反应1-

1.5h；

加入以聚合物多元醇和多异氰酸酯总质量计、质量分数为3%-3.5%的亲水扩链剂，并滴加3-5滴二月桂酸二丁基锡，85-90℃的温度下反应1.5-2h；

降温至40-60℃，加入中和剂反应，n中和剂：n亲水扩链剂=0.8-1:1；

加入以聚合物多元醇和多异氰酸酯总质量计、质量分数为4%-8%的氨基硅油，10-30℃下反应0.5-1h，得到含疏水侧链的预聚体；

然后将含疏水侧链的预聚体在高速搅拌下分散于去离子水中，得到含疏水侧基的水性聚氨酯乳液；

步骤二：涂层剂的制备：

取0.2-0.4g疏水型气相纳米二氧化硅超声分散于50mL 丙酮中，待分散均匀后，再加入

0.04-0.08g含疏水侧基的水性聚氨酯乳液，高速搅拌5-10min得到涂层剂；

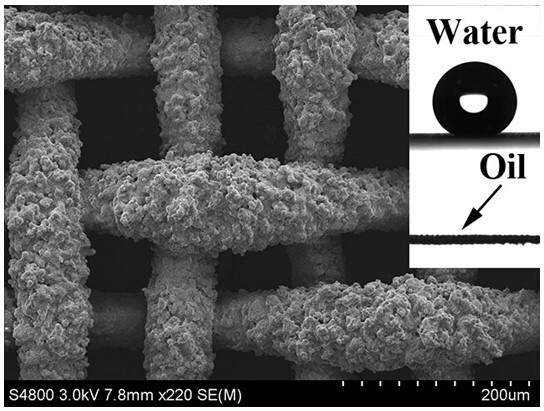

步骤三：超疏水/超亲油铜网的制备：将铜网依次用丙酮和去离子水清洗后用氮气吹干备用；随后利用空气喷枪，将步骤二中的涂层剂喷涂在铜网表面，干燥后得到超疏水/超亲油铜网。

2.根据权利要求1所述的喷涂法制备超疏水超亲油铜网的方法，其特征在于：步骤一中：

聚合物多元醇选自聚己二酸乙二醇酯二醇、聚己二酸新戊二醇酯二醇、聚己二酸乙二醇丙二醇酯二醇、聚己二酸丁二醇酯二醇、聚己二酸己二醇酯二醇、聚己二酸乙二醇一缩二乙二醇酯二醇、聚四氢呋喃二醇、聚碳酸酯二醇；

多异氰酸酯选自4,4-二环己基甲烷二异氰酸酯、异佛尔酮二异氰酸酯、1,6-亚己基二异氰酸酯、苯二亚甲基二异氰酸酯；

亲水扩链剂选自二羟甲基丙酸、二羟基半酯、二乙烯三胺、甲基二乙醇胺；

中和剂选自三乙胺、氢氧化钠、三乙醇胺；

氨基硅油为氨乙基氨丙基聚二甲基硅氧烷。

3.根据权利要求1所述的喷涂法制备超疏水超亲油铜网的方法，其特征在于：步骤一中，在加入中和剂之前加入不大于聚合物多元醇质量2倍的丙酮降低粘度，在将含疏水侧链的预聚体分散于去离子水之后减压蒸馏去除丙酮。

4.根据权利要求1所述的喷涂法制备超疏水超亲油铜网的方法，其特征在于：2

步骤二中：疏水型气相纳米二氧化硅比表面积为120m/g，粒径为1 40nm。

~

5.根据权利要求1所述的喷涂法制备超疏水超亲油铜网的方法，其特征在于：步骤三中：

所使用的铜网为黄铜网，铜网的孔径为100-200目；

空气喷涂的工作压力为4-6kPa，喷涂距离为10-20cm；

铜网的移动速度为3-5cm/s；

所述干燥温度为70-90℃，干燥时间为1h-2h。
