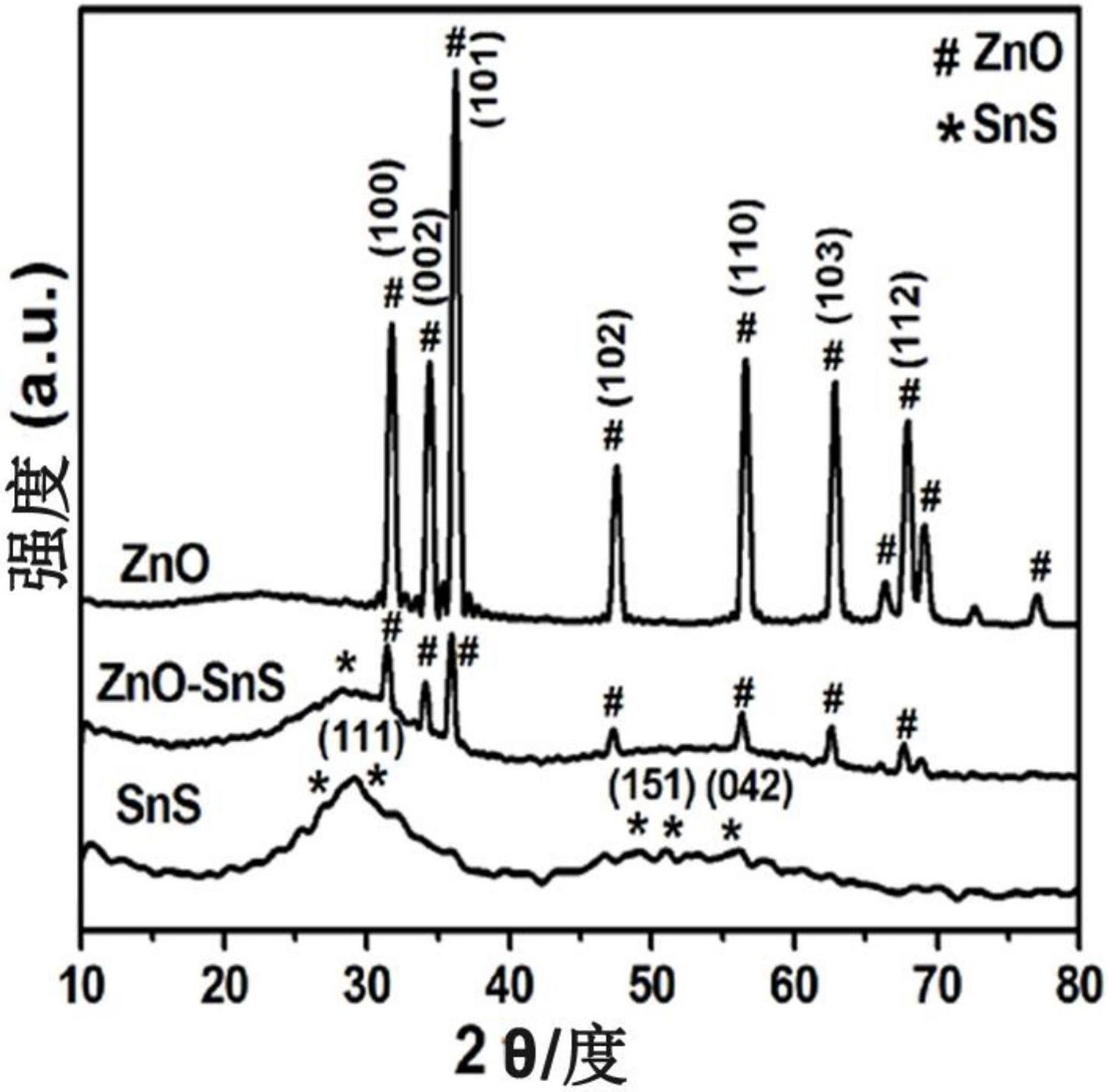

1.一种三维多孔ZnO-SnS半导体复合材料的制备方法及其催化活性探究，包括利用碳酸氢铵修饰氧化锌来制备三维花状氧化锌、利用柠檬酸的活化作用将氧化锌与硫化亚锡复合以及利用十六烷基三甲基溴化铵(CTAB)给复合材料造孔三个步骤，其特征在于：(1)采用碳酸氢铵与氧化锌混合，其中碳酸氢铵和氧化锌的摩尔比例为2.0～4.0:1.0，在磁力搅拌器上室温下搅拌20～30min，得到花状氧化锌。

(2)取上述氧化锌，加入适量柠檬酸，40℃加热搅拌2h，向所得混合物中逐滴加入一定量的氯化亚锡，得到白色絮状沉淀，加入10mg十六烷基三甲基溴化铵(CTAB)，磁力搅拌1～

2h后，得到均匀的白色沉淀，然后逐滴加入硫化钠水溶液，得到棕色絮状沉淀，其中氧化锌，柠檬酸与硫化亚锡的摩尔比为1.0～8.0:1.0～2.0:1.0～2.0，可通过调整氧化锌与硫化亚锡的组成得到不同比例的ZnO-SnS复合材料。

(3)将适量上述制得的复合光催化剂用于可见光下催化降解有机染料的实验，每隔-5

10min采样离心测上清液的吸收值。其中催化剂用量为2.5～10mg，染料为25～50mL 10 M的罗丹明B水溶液，光源为300瓦氙灯。

(4)上述ZnO-SnS复合材料合成阶段所用原料为氧化锌，亚锡盐，可溶性硫化物，柠檬酸，碳酸氢铵。亚锡盐可以是SnCl2，SnBr2等；硫化物可以是Na2S，K2S等；修饰剂可以是碳酸铵，碳酸氢铵等。

2.如权利要求1所述的花状氧化锌的制备方法，其特征在于：修饰剂是碳酸氢铵或碳酸铵，氧化锌为分析纯氧化锌。

3.如权利要求1所述的花状氧化锌的制备方法，其特征在于：碳酸氢铵和氧化锌的摩尔比例为2.0～4.0:1.0。

4.如权利要求1所述的花状氧化锌的制备方法，其特征在于：室温下反应20～30min。

5.如权利要求1所述的ZnO-SnS复合材料的制备方法，其特征在于：配体为柠檬酸。

6.如权利要求1所述的ZnO-SnS复合材料的制备方法，其特征在于：氧化锌与柠檬酸混合加热搅拌反应时间为2h，加热温度为40℃。

7.如权利要求1所述的ZnO-SnS复合材料的制备方法，其特征在于：先加入氯化亚锡，且用滴液漏斗逐滴加入，混合搅拌2h。

8.如权利要求1所述的ZnO-SnS复合材料的制备方法，其特征在于：先加入氯化亚锡，随后加入10mg CTAB。

9.如权利要求1所述的ZnO-SnS复合材料的制备方法，其特征在于：后加入硫化钠，且用滴液漏斗逐滴加入，混合搅拌1h。
