专利号: 2016108243161
申请人: 滁州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

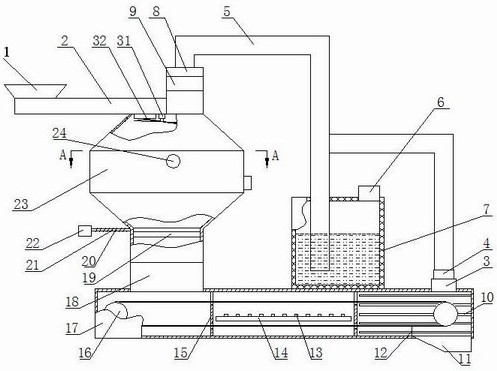

1.污染土壤热处理系统,其特征在于:包括进料装置、预处理装置、再处理装置和空气净化装置;进料装置为搅笼(2),搅笼(2)的一端设有搅笼进料口(1);预处理装置包括预处理外壳(23),预处理外壳(23)的上端口连接搅笼(2)的出料口,搅笼2的出料口下部一侧安装旋转电机31,旋转电机31的输出轴上安装切割刀32,切割刀32位于搅笼2的出料口的下端,预处理外壳(23)内设有两排上下排列的活性炭吸收组,每组活性炭吸收组由数根平行的空心管(26)、齿轮(27)、轴承座(25)和齿轮电机(24)组成,空心管(26)内填充活性炭,空心管(26)上开设数个通孔(28),通孔(28)上安装网板(29),网板(29)的孔径小于活性炭的直径,空心管(26)通过轴承座(25)与预处理外壳(23)连接,空心管(26)的另一端连接齿轮(27),相邻的空心管(26)的齿轮(27)相互啮合,其中一个齿轮(27)连接齿轮电机(24)的输出轴,两组活性炭吸收组的空心管(26)相互垂直;再处理装置包括再处理外壳(17),再处理外壳(17)的再处理外壳进料口(18)连接预处理外壳下端的出口,再处理外壳(17)内设有水平的板式传送带(16),板式传送带(16)的表面开设透孔,再处理外壳(17)内设有两个竖向隔板(15),隔板(15)上具有能够时板式传送带(16)穿过的通道,隔板(15)将再处理外壳(17)分割成左中右三个腔体,再处理外壳进料口(18)连接左侧腔体,中间腔体内设有蒸汽管(14),蒸汽管(14)位于板式传送带(16)的中间,蒸汽管(14)的上部开设数个高压喷头(13),右侧腔体内安装数根加热管(10),右侧腔体的下端设有出料口(11),右侧腔体的上部开设第一排气口(3),第一排气口(3)上安装第一排气扇(4),第一排气口(3)连接空气净化装置。

2.根据权利要求1所述的污染土壤热处理系统,其特征在于:所述的空气净化装置由废气处理箱(7)和有机物吸收液,第一排气口(3)连接排气管(5)的一端,排气管(5)的另一端插入至废气处理箱(7)内并位于有机物吸收液的液面下部,废气处理箱(7)的上端设有废气处理箱排气管(6)。

3.根据权利要求1或2所述的污染土壤热处理系统,其特征在于:所述的预处理外壳(23)内安装环形的热空气管(19),热空气管(19)上均匀开设数个出气孔(30),热空气管(19)位于活性炭吸收组的下部,热空气管(19)连接进气管(20)的一端,进气管(20)的另一端连接进气泵(22),进气管(20)的外周缠绕设有加热丝(21);预处理外壳(23)的上端安装第二排气口(9),第二排气口(9)处安装第二排气扇(8),第二排气口(9)连接空气净化装置。

4.根据权利要求1或2所述的污染土壤热处理系统,其特征在于:所述的出料口(11)侧部的再处理外壳(17)上设有刮板(12),刮板(12)与板式传送带(16)的下端配合。
