1.一种不锈钢与可伐合金异种金属扩散焊方法，具体步骤如下：(1)、试样表面清理：对待焊表面进行打磨，使其粗糙度Ra≤2.0μm，将打磨后的试样和镍箔放入丙酮中超声清洗；清洗完成后，用酒精擦拭待焊表面，吹干或晾干，得到清理后的不锈钢、可伐合金和镍箔；

(2)、试样叠放：将步骤(1)所得表面清理后的不锈钢、可伐合金和镍箔交替叠放；放置时，镍箔位于不锈钢与可伐合金之间；

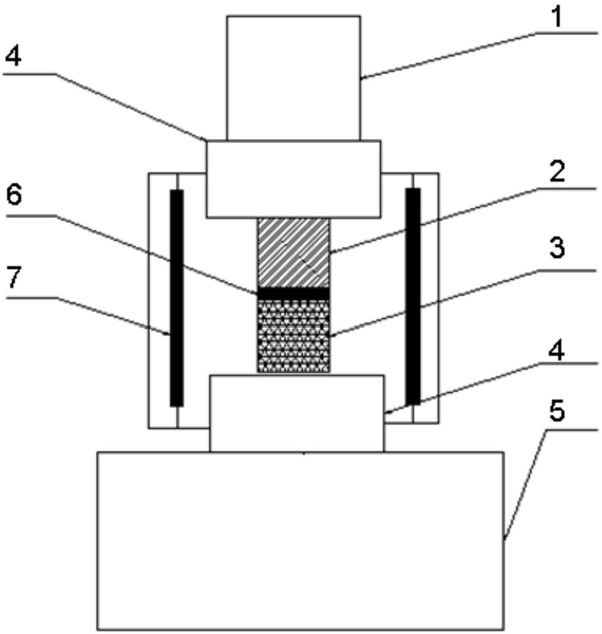

(3)、焊接：将叠放好的试样置于真空热压炉上压头和下压头之间，保持试样与压头间良好的轴向对中性，通过上压头对待焊试样施加预压力15 30MPa，卸压；真空热压炉抽真空~至（2 5）×10-1Pa；以5-20℃/min的速度升温，将炉温升至850 950℃后，加压，保温保压2 4h~ ~ ~进行扩散焊接；保温结束后，卸压，先缓冷，然后随炉冷却。

2.如权利要求1所述不锈钢与可伐合金异种金属扩散焊方法，步骤（1）中，超声清洗10~

15min。

3.如权利要求1所述不锈钢与可伐合金异种金属扩散焊方法，其特征在于，步骤（1）中，所述镍箔的纯度大于98wt%。

4.如权利要求3所述不锈钢与可伐合金异种金属扩散焊方法，其特征在于，镍箔纯度大于99.9wt%。

5.如权利要求1所述不锈钢与可伐合金异种金属扩散焊方法，其特征在于，步骤（1）中，镍箔的厚度为40 130μm。

~

6.如权利要求5所述不锈钢与可伐合金异种金属扩散焊方法，其特征在于，镍箔厚度为

65 80μm。

~

7.如权利要求1所述不锈钢与可伐合金异种金属扩散焊方法，其特征在于，步骤(3)中，保压压力为30 35MPa。

~

8.如权利要求1所述不锈钢与可伐合金异种金属扩散焊方法，其特征在于，步骤(3)中，保温结束后，缓冷速率为3-20℃/min，缓冷结束温度为400 600℃。

~
