专利号: 2016108288270
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

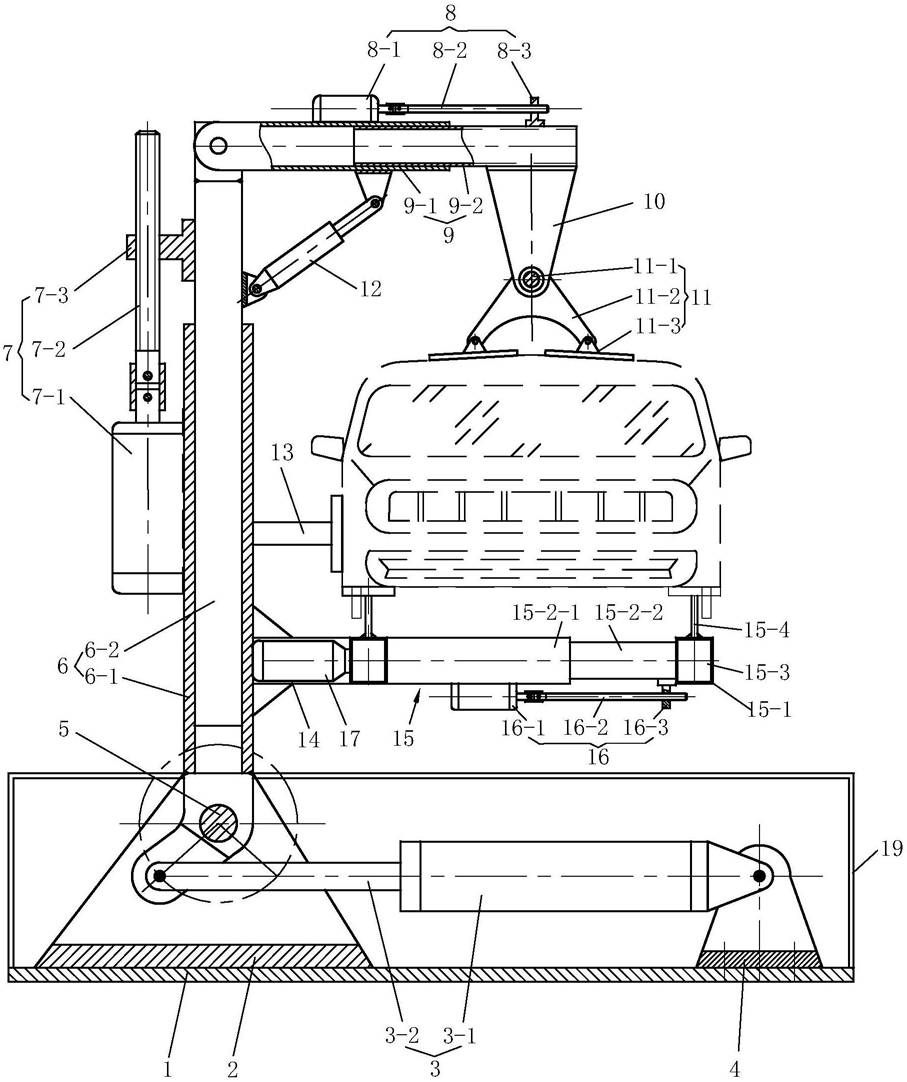

1.一种报废车辆拆解柔性翻转机,具有底座(1)、立柱(6)、横梁(9)、承载架(15)、翻转液压缸(3)和夹紧液压缸(12),其特征在于:所述底座(1)上设有左右分布的第一铰接座(2)和第二铰接座(4),所述立柱(6)由中空立柱(6-1)和升降立柱(6-2)组成,中空立柱(6-1)的下端通过第一销轴(5)铰接在第一铰接座(2)上,由中空立柱(6-1)支撑的升降机构(7)带动升降立柱(6-2)升降,所述翻转液压缸(3)连接在处于第一销轴(5)下方的中空立柱部位和第二铰接座(4)之间;所述承载架(15)通过支撑架(14)固定在中空立柱(6-1)的下部,承载架(15)具有两个左右分布且为前后向的承载主管(15-1)和连接在两承载主管(15-1)之间的承载横管(15-2),每承载主管(15-1)的两端各设有托杆(15-3),每托杆(15-3)的外端固定有底托架(15-4),同一承载主管(15-1)内的两托杆(15-3)之间由双向齿条传动机构(18)连接,由支撑架(14)支撑的第三电机(17)带动两承载主管(15-1)内的双向齿条传动机构(18)同步运行,承载横管(15-2)由定横管(15-2-1)和动横管(15-2-2)组成,由定横管(15-

2-1)支撑的第二传动机构(16)带动动横管(15-2-2)伸缩,所述横梁(9)由定横梁(9-1)和动横梁(9-2)组成,定横梁(9-1)的一端铰接在升降立柱(6-2)的顶端,由定横梁(9-1)支撑的第一传动机构(8)带动动横梁(9-2)伸缩,所述夹紧液压缸(12)连接在升降立柱(6-2)和定横梁(9-1)之间,动横梁(9-2)的外端底面上固定有连接板(10),连接板(10)上连接有浮动压板组件(11)。

2.根据权利要求1所述的报废车辆拆解柔性翻转机,其特征在于:所述中空立柱(6-1)上固定有侧托架(13)。

3.根据权利要求1所述的报废车辆拆解柔性翻转机,其特征在于:所述浮动压板组件(11)包括固定在连接板(10)上为前后向的挂轴(11-1),挂轴(11-1)的两端各铰接有挂板(11-2),挂板(11-2)底部的左右两端各铰接有压板(11-3)。

4.根据权利要求1所述的报废车辆拆解柔性翻转机,其特征在于:所述双向齿条传动机构(18)包括分别连接在两托杆(15-3)上的两齿条(18-1)和啮合在两齿条(18-1)之间的齿轮(18-2),两齿轮轴(18-3)之间由第一轴套(18-4)连接,其中一齿轮轴(18-3)与第三电机(17)的主轴(17-1)之间由第二轴套(18-5)连接。
