专利号: 201610830819X
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种能应用于电力孤岛的斯特林机发电及储放能方法,其特征在于:该方法具体如下:

(1)用燃烧炉加热不锈钢蓄热锅,使斯特林机发电;所述的燃烧炉包括一次风口、二次风口、炉膛、炉排和集渣室;所述的蓄热锅设置在炉膛顶部;炉排设置在炉膛底部,集渣室设置在炉排底部,集渣室侧壁开设出渣口;炉膛侧壁设有加料口和观察窗;炉膛侧壁顶部通过烟道与集灰室侧壁连通;烟道设有除灰孔;所述的集灰室顶部连通二次风空气预热器,二次风空气预热器顶部连通一次风空气预热器,一次风空气预热器顶部连通省煤器,省煤器顶部连通排气筒;一次风机的出风口接一次风空气预热器的预热管入风口,一次风空气预热器的预热管出风口接集渣室的一次风口,一次风口设有沿集渣室周向均布的多个;二次风机的出风口接二次风空气预热器的预热管入风口,二次风空气预热器的预热管出风口接开设在炉膛侧壁中部的二次风口,二次风口设有沿炉膛周向均布的多个;蓄热锅中充满熔盐,斯特林机的热端浸没在熔盐中,搅拌装置用于搅拌蓄热锅中的熔盐;

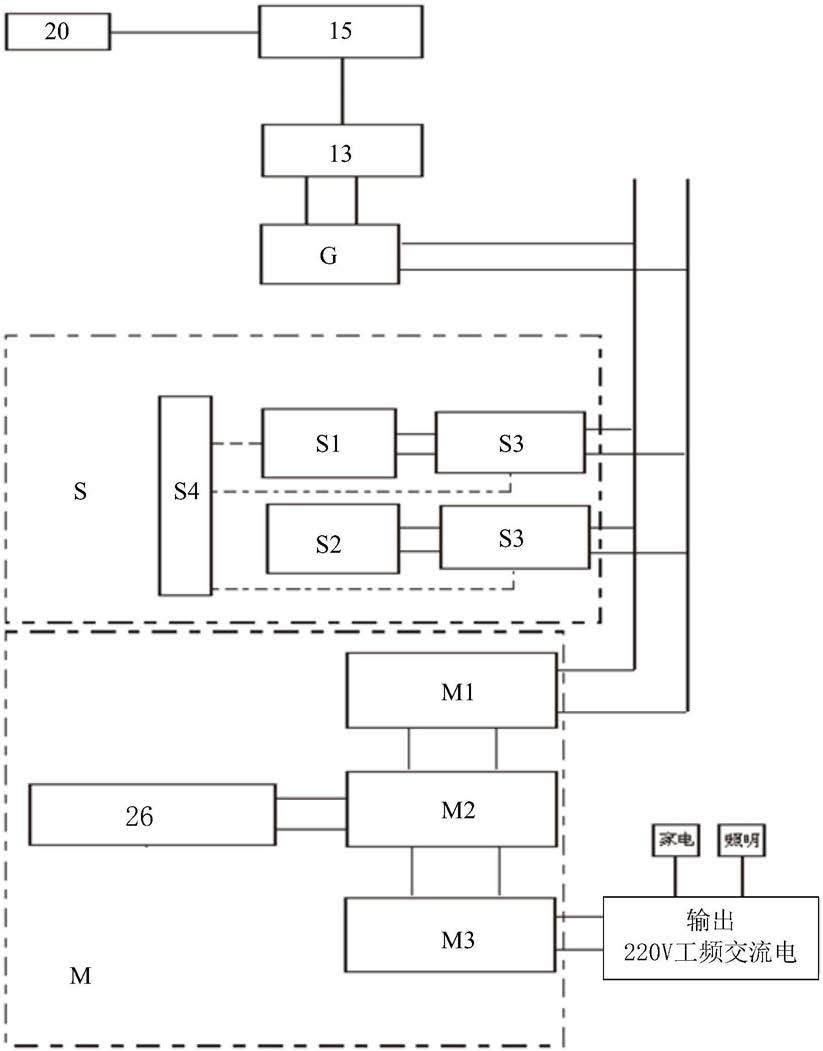

(2)斯特林机输出电源向混合储能系统储能;所述的混合储能系统由超级电容器组、磷酸铁锂电池组、双向DC/DC控制器和状态监控器组成;超级电容器组和磷酸铁锂电池组分别与一个双向DC/DC控制器串联,两个双向DC/DC控制器并联到48V直流总线上;斯特林机发出

220V工频交流电,经AC/DC转换模块G转换后并联到48V直流总线上;状态监控器将超级电容器组的电量作为反馈量,并输出执行信号给其中一个双向DC/DC控制器;两个双向DC/DC控制器对超级电容器组和磷酸铁锂电池组进行充放电控制;

(3)全数字DSP放电逆变器与48V直流总线并联,全数字DSP放电逆变器逆变后,输出电压为220V的工频交流电,供用户使用,具体如下:所述的全数字DSP放电逆变器包括控制板、底板和底座;底板安装在底座上,控制板安装在底板上;底板上集成升压电路、逆变电路和滤波电路;升压电路与48V直流总线并联,并将直流信号输给逆变电路;控制板以DSP芯片为核心,通过采集逆变电路的电压、电流信号与内部的比较单元比较处理后通过数据线输出控制信号给底板上的光耦,光耦隔离后产生控制IGBT开通或关断的PWM控制信号给逆变电路;逆变电路将升压电路传来的直流信号逆变成交流信号并输给滤波电路滤波后输出电压为220V的工频交流电。

2.根据权利要求1所述的一种能应用于电力孤岛的斯特林机发电及储放能方法,其特征在于:循环水泵的入水口接水箱出水口,出水口接斯特林机的冷端入水口;斯特林机的冷端出水口接省煤器的管道入水口和水箱入水口,省煤器的管道出水口作为热水供应口。

3.根据权利要求1所述的一种能应用于电力孤岛的斯特林机发电及储放能方法,其特征在于:所述的搅拌装置包括搅拌棒和电机;搅拌棒固定在电机的输出轴上,并浸入熔盐中。

4.根据权利要求1所述的一种能应用于电力孤岛的斯特林机发电及储放能方法,其特征在于:所述的升压电路采用BOOST升压电路,逆变电路采用全桥电压型逆变电路。

5.根据权利要求1所述的一种能应用于电力孤岛的斯特林机发电及储放能方法,其特征在于:所述DSP芯片的型号为MS320F2810。
