1.一种生物质基三维多元共掺杂石墨烯的简易制备方法，其特征在于：石墨烯的简易制备方法，包括下述步骤：a、将一洁净石英管放入管式炉中，加热使石英管中部的温度升高至反应温度；

b、在研钵中按1︰5 1︰100的质量比的比例加入选取的管状生物质和化学试剂，充分混~合并放于石英舟中，石英舟位于石英管内管口，待法兰固定后通入惰性保护气30 min；

c、待石英管中空气排尽后，将石英舟推到石英管中部的高温区加热1 5 h，使原料充分~反应后停止加热，在惰性气体保护下将石英舟冷却到室温，取出石英舟中样品；

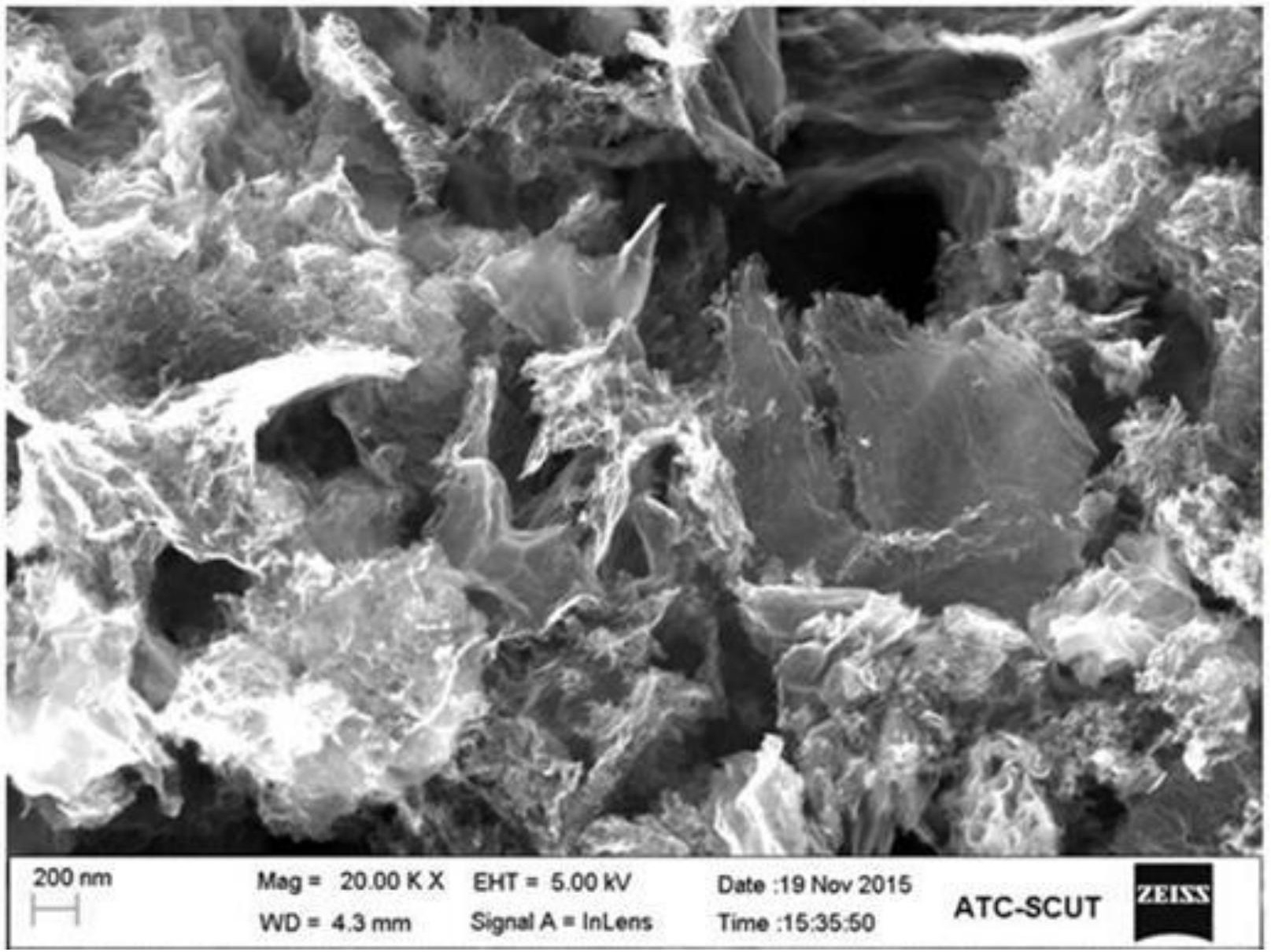

d、将样品在溶剂中超声分散1 5 h后，通过离心机离心分离，即得到不同层数分布的三~维石墨烯；

所述的管状生物质包含管状生物质果实、管状农作物秸秆和管状生物质草；所述的管状生物质果实为管状法国梧桐果实；所述的管状农作物秸秆为稻草、麦秸秆；所述的管状生物质草为芦苇；

所述的化学试剂为易分解的无机物和有机物；所述的无机物为碳酸氢铵、碳酸铵、硫酸铵、硫酸氢铵和磷酸铵盐中的一种或几种组合；所述的有机物为二氰二胺、三聚氰胺和尿素中的一种或几种组合。

2.根据权利要求1所述的生物质基三维多元共掺杂石墨烯的简易制备方法，其特征在于：所述温度为热解温度为600 1100 oC。

~

3.根据权利要求1所述的生物质基三维多元共掺杂石墨烯的简易制备方法，其特征在于：所述的惰性气体为氮气和氩气中的 一种，且流速为0.03～0.6 L/min。

4.根据权利要求1所述的生物质基三维多元共掺杂石墨烯的简易制备方法，其特征在于：所述的分散溶剂为水和乙醇中的一种。
