专利号: 201610832573X
申请人: 湖北鑫美企业发展股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种地磁车辆检测器,包括壳体、检测部件和供电机构,所述供电机构包括太阳能电池板和蓄电池,所述太阳能电池板为所述蓄电池充电,所述蓄电池为所述检测部件供电;其特征在于:还包括防盗机构,所述防盗机构包括滑动设置在所述壳体周侧的顶板,所述顶板可沿所述壳体径向移动,并顶住地磁车辆检测器的安装孔,从而固定所述地磁车辆检测器;

所述防盗机构还包括固定座、主轴和传动部件,所述主轴可插入所述固定座内,并进行周向固定,所述主轴转动连接于所述壳体上,所述固定座固定于所述地磁车辆检测器的安装孔内,所述壳体相对所述固定座转动;所述壳体转动时,由于所述主轴和所述固定座均在周向固定,即所述主轴相对所述壳体发生转动,通过所述传动部件,将该转动转换成所述顶板的径向移动。

2.根据权利要求1所述的地磁车辆检测器,其特征在于:所述传动部件包括中心齿轮、子齿轮、子轴、第一连杆和第二连杆,所述中心齿轮固定于所述主轴上,所述子齿轮与所述中心齿轮啮合,所述子齿轮固定于所述子轴上,所述子轴转动连接于所述壳体上,所述第一连杆一端固定于所述子轴上,所述第一连杆另一端转动连接于所述第二连杆一端,所述第二连杆另一端转动连接于所述顶板上。

3.根据权利要求2所述的地磁车辆检测器,其特征在于:所述主轴上还固定有棘轮,所述壳体上设置有棘爪,所述棘轮和所述棘爪配合,使所述壳体只能沿一个方向转动。

4.根据权利要求3所述的地磁车辆检测器,其特征在于:所述固定座上端设置有六角凹槽,所述主轴下端设置有六角凸起,所述六角凹槽和所述六角凸起配合以限制所述主轴的周向运动。

5.根据权利要求4所述的地磁车辆检测器,其特征在于:所述固定座周侧设置有限位轴,所述壳体底部设置有限位槽,所述限位轴和所述限位槽配合,以实现所述壳体相对所述固定座的周向转动,并限制所述壳体相对所述固定座的轴向移动。

6.根据权利要求5所述的地磁车辆检测器,其特征在于:所述顶板为四块,且沿周向均匀分布于所述壳体上,对应的所述传动部件为四组。

7.根据权利要求2至5任一权利要求所述的地磁车辆检测器,其特征在于:所述地磁车辆检测器还包括隔板和连接柱,所述隔板将所述壳体分隔成上腔体和下腔体,所述上腔体内设置有检测部件和供电机构,所述下腔体内设置有防盗机构,所述连接柱下端固定于所述主轴上,所述连接柱上端与所述隔板螺纹连接,所述壳体能带动所述隔板转动,所述隔板转动时,由于与所述连接柱的螺纹连接,将会使隔板小幅度的向上移动并挤压壳体,从而增加所述上腔体的密封性能。

8.根据权利要求7所述的地磁车辆检测器,其特征在于:所述壳体上端开设有透光孔,所述透光孔处固定有强化玻璃,所述太阳能电池板设置于所述强化玻璃下方。

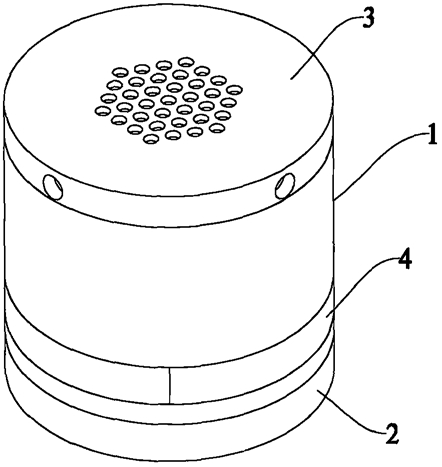

9.根据权利要求8所述的地磁车辆检测器,其特征在于:所述壳体包括主壳、保护盖和底座,所述保护盖通过螺栓固定于所述主壳上部,起到保护所述强化玻璃和所述太阳能电池板的作用;所述底座通过螺栓固定于主壳下部。
