专利号: 2016108332998
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

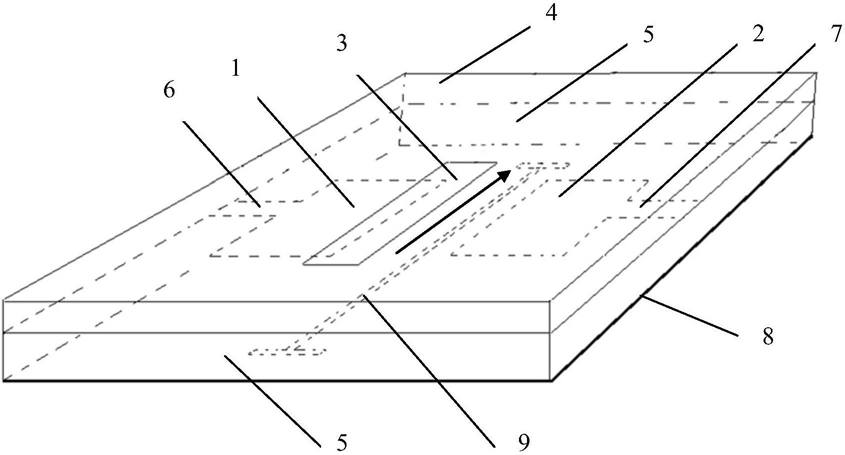

1.一种低耦合微带天线,其特征在于,包括第一金属贴片(1)、第二金属贴片(2)、第三金属贴片(3)、第一绝缘基板(4)、第二绝缘基板(5)、第一微带馈线(6)、第二微带馈线(7)和金属地板(8),所述第一金属贴片(1)和第一微带馈线(6)为一组,所述第二金属贴片(2)和第二微带馈线(7)为一组,两组相对夹设于第一绝缘基板(4)和第二绝缘基板(5)之间,其中,第一、二金属贴片之间的距离小于第一、二微带馈线之间的距离;所述第三金属贴片(3)平行设于第一绝缘基板(4)远离第二绝缘基板(5)一侧表面,所述金属地板(8)平行设于第二绝缘基板(5)远离第一绝缘基板(4)一侧表面,金属地板(8)上刻有H型缝隙(9),所述第三金属贴片(3)与H型缝隙(9)两条平行缝隙之间的横向缝隙平行设置。

2.根据权利要求1所述的低耦合微带天线,其特征在于,所述第三金属贴片(3)为矩形贴片。

3.根据权利要求1所述的低耦合微带天线,其特征在于,所述第一金属贴片(1)和第二金属贴片(2)为形状相同的矩形贴片。

4.根据权利要求1所述的低耦合微带天线,其特征在于,所述第一绝缘基板(4)和第二绝缘基板(5)的介电常数分别为2.2和2.55,其中,第一绝缘基板(4)厚度为1.1mm,第二绝缘基板(5)厚度为1.56mm。

5.根据权利要求1所述的低耦合微带天线,其特征在于,所述H型缝隙(9)的两条平行缝隙长度小于横向缝隙长度,横向缝隙垂直于第一、二微带馈线设置。

6.根据权利要求1-5任一项所述的低耦合微带天线,其特征在于,所述第一、二、三金属贴片采用铜片,所述第一、二微带馈线采用铜条,所述金属地板(8)采用铜层。
