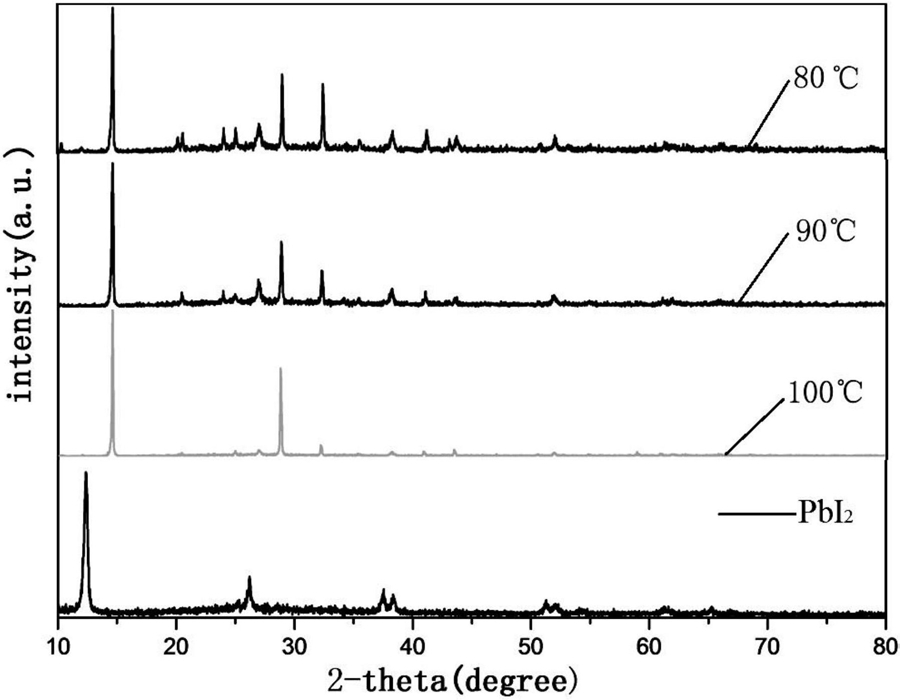

1.一种粉末覆盖衬底加热CH3NH3PbI3钙钛矿薄膜制备方法，先在衬底上制备PbI2薄膜，CH3NH3I在PbI2薄膜内与PbI2发生固相反应生成CH3NH3PbI3钙钛矿薄膜，其特征在于，将粒径为10～50μm的CH3NH3I晶体粉末均匀平铺在所述PbI2薄膜的表面，自衬底处加热为CH3NH3I和PbI2提供80～100℃的固相反应温度，经过8～10min完成所述固相反应。
