专利号: 2016108343761
申请人: 南安市奕圣科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

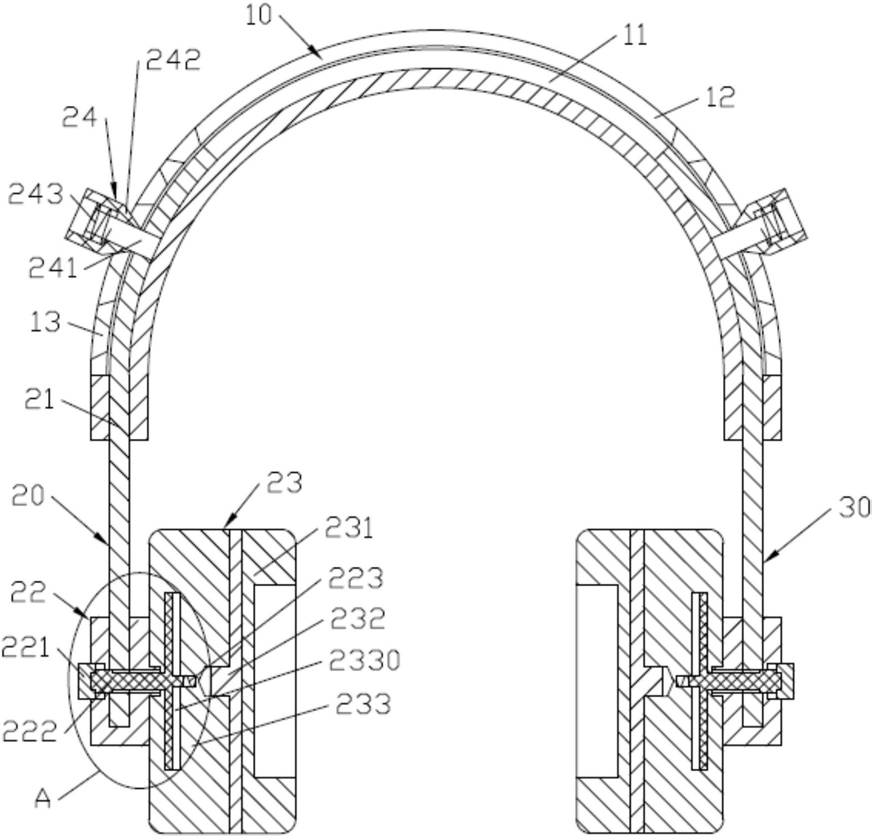

1.一种新型的头戴后戴两用式耳罩,包括U形支架(10)、左耳罩(20)和右耳罩(30);所述U形支架(10)内部开设有U形导槽(11);其特征在于:左耳罩(20)和右耳罩(30)的结构左右对称;左耳罩(20)包括调节连接杆(21)、连接座(22)、耳罩本体(23)和调节机构(24);

连接座(22)的上部的外圆柱面上开设有方形槽(220);连接座(22)的右端面中心成型有圆柱形的连接部(2203);连接座(22)左端面的中心处开设有解锁按钮孔(2201);解锁按钮孔(2201)的底面中心开设有左右贯穿的滑行孔(2200);滑行孔(2200)的侧壁上开设有若干左右贯穿的限位导槽(2202);限位导槽(2202)均匀分布在滑行孔(2200)的四周且与滑行孔(2200)连通;耳罩本体(23)的左端面开设有截面呈侧卧的“凸”字形的调节槽;调节槽包括左侧的小径的过渡孔(2332)和右侧的大径的回转槽(2330);回转槽(2330)的左端面上开设有十字形的限位槽(2331)、右端面中心开设有弹簧安置槽;中心限位块(222)包括“一”字形的限位块(2221)、中心圆柱(2222)和导柱(2224);限位块(2221)固定在中心圆柱(2222)的右端面上;导柱(2224)固定在限位块(2221)的右端面中心;中心圆柱(2222)的左端部的外圆柱面成型有螺纹;中心圆柱(2222)位于螺纹的右侧位置成型有若干与限位导槽(2202)相对应的限位导轨(2223);

连接座(22)的连接部(2203)枢接在耳罩本体(23)的左端面上;滑行孔(2200)与过渡孔(2332)连通;滑行孔(2200)与过渡孔(2332)内径相同并且同轴;调节连接杆(21)的下部开设有左右贯穿的第一限位孔(210);第一限位孔(210)的侧壁上开设有与限位导槽(2202)相对应的第一限位导槽;左耳罩(20)和右耳罩(30)的调节连接杆(21)的上部从U形导槽(11)两侧插入U形导槽(11)内;左耳罩(20)和右耳罩(30)的调节连接杆(21)的下部插设在连接座(22)的方形槽(220)内;中心限位块(222)的限位块(2221)插设在回转槽(2330)的限位槽(2331)内;中心限位块(222)的中心圆柱(2222)插设在滑行孔(2200)与过渡孔(2332)中并且左端超出滑行孔(2200);中心圆柱(2222)的左端螺接有解锁按钮(221);解锁按钮(221)位于解锁按钮孔(2201)内;中心限位块(222)的导柱(2224)插设在弹簧安置槽中;中心限位块(222)的导柱(2224)的右端面和弹簧安置槽的底面之间设置有第二压簧(223);第二压簧(223)的一端抵靠在中心限位块(222)的导柱(2224)的右端面上、另一端抵靠在弹簧安置槽的底面上;中心圆柱(2222)的限位导轨(2223)滑动设置在限位导槽(2202)和第一限位导槽中;

所述U形支架(10)外侧面上开设有外U形槽(12);外U形槽(12)与U形导槽(11)连通;外U形槽(12)的两侧壁上开设有若干锥形导槽(13);调节机构(24)螺接在调节连接杆(21)的上部并活动设置在锥形导槽(13)内;调节机构(24)包括外壳(242)、螺栓(241)和第一压簧(243);外壳(242)的上端面开设有上圆槽;外壳(242)的下端面行开设有下圆槽;上圆槽和下圆槽连通并且下圆槽内径小于上圆槽内径;外壳(242)的下端面边线成型有倒圆角;螺栓(241)穿过外U形槽(12)并且螺接在调节连接杆(21)的上部;外壳(242)套设在螺栓(241)并活动设置在锥形导槽(13)内;第一压簧(243)套设在螺栓(241)的螺杆上并且一端抵靠在螺栓(241)的头部下端面、另一端抵靠在外壳(242)的上圆槽的底面;

耳罩本体(23)包括左侧的过渡部(233)、中间的螺杆连接部(232)和右侧的海绵保暖块(231);螺杆连接部(232)螺接在过渡部(233)上;海绵保暖块(231)固定在螺杆连接部(232)上;海绵保暖块(231)右端面上成型有可放置耳朵的耳部保护槽;

螺栓(241)的螺杆外径与外U形槽(12)的宽度相同;外壳(242)的倒圆角的锥度和锥形导槽(13)的锥度相同;外U形槽(12)的宽度小于U形导槽(11)的宽度。

2.根据权利要求1所述的一种新型的头戴后戴两用式耳罩,其特征在于:螺栓(241)的头部开设有十字槽。
