1.一种磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于包括以下步骤：(1)磷矿石的高温活化：将磷矿石粉碎成过100-150目筛的细粉；取过筛后的磷矿石细粉于坩埚中，在600-800℃的温度下保温4-6h，对其进行高温活化；

(2)赤泥的处理：用干燥箱将赤泥烘干至含水率小于5％，然后将其粉碎、研磨成过100-

150目筛的赤泥细粉；取赤泥细粉和H+浓度为6-10mol/L的酸溶液按照固液比为5-7：1在容器中混匀，然后一起置于温度为80-90℃的恒温水浴锅中加热反应，待反应2-3h后取出并趁热过滤，所得滤液为铝铁浸取液；

(3)复合絮凝剂的制备：将铝铁浸取液、高温活化的磷矿石和菊粉按照重量比为7-11：

7-11：3-5混合进行反应即得所述磷矿石-赤泥-菊粉复合絮凝剂。

2.根据权利要求1所述的磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于：所述步骤(1)中对磷矿石粉进行高温活化时，采用程序控温的方式升温至600-800℃，升温速率为8-10℃/min。

3.根据权利要求1所述的磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于：所述步骤(1)中所用的磷矿石为五氧化二磷含量为不大于25％的低品位磷矿。

4.根据权利要求1所述的磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于：所述步骤(2)中用干燥箱将赤泥烘干时，设置干燥箱的温度为75-85℃。

5.根据权利要求1所述的磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于：所述步骤(3)中铝铁浸取液、高温活化的磷矿石和菊粉混合反应的时间为80-210min。

6.根据权利要求1所述的磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于：所述步骤(3)中铝铁浸取液、高温活化的磷矿石和菊粉混合反应时，先向反应容器烧杯中加入铝铁浸取液，然后在搅拌的同时加入高温活化的磷矿石，混匀后，再加入菊粉进行反应。

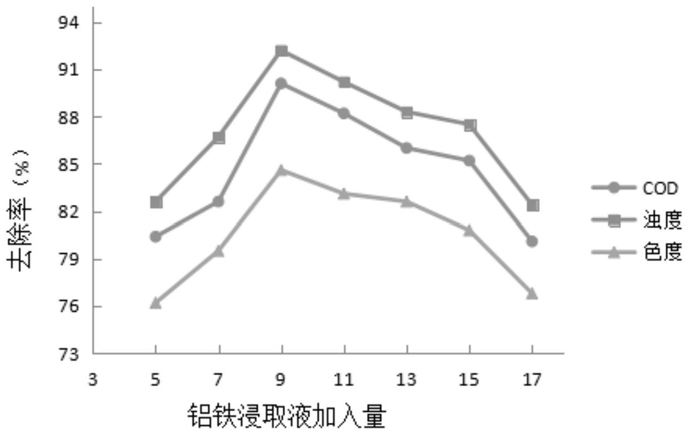

7.根据权利要求1所述的磷矿石-赤泥-菊粉复合絮凝剂的制备方法，其特征在于：所述步骤(3)中混合反应时铝铁浸取液、高温活化的磷矿石和菊粉的重量比为9：9：4。

8.由权利要求1-7所述的方法制备而得的磷矿石-赤泥-菊粉复合絮凝剂。

9.利用权利要求1-7所述的方法制备得到的磷矿石-赤泥-菊粉复合絮凝剂处理污水的方法，其特征在于：先将污水的pH值调至9-10，然后按照体积比为废水：复合絮凝剂为100:

2-3的比例向废水中加入复合絮凝剂进行处理。

10.根据权利要求9所述的利用磷矿石-赤泥-菊粉复合絮凝剂处理污水的方法，其特征在于：污水处理时，还需调节污水的温度为20-30℃。
