1.一种基于纳米孔膜-磁性纳米颗粒的电化学组胺传感器的制备方法，其特征在于，所述方法包括：

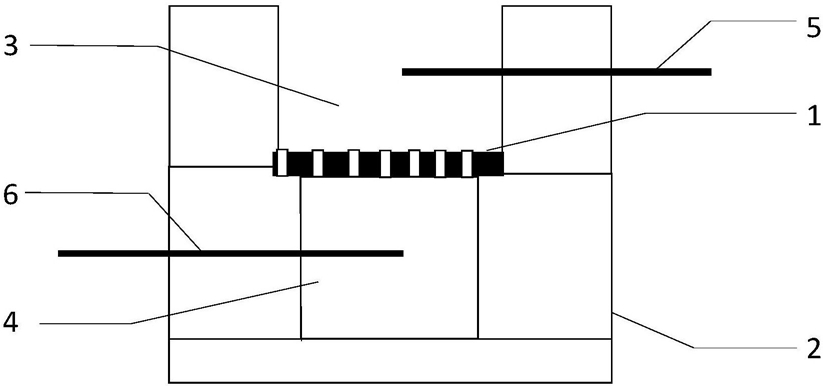

(1)制备以氧化铝纳米孔膜为核心传感芯片的电化学组胺传感器：将氧化铝纳米多孔膜在沸腾双氧水中处理30-40分钟后，先用去离子水清洗烘干，再用3-(2,3-环氧丙氧)丙基三甲氧基硅烷进行硅烷化处理，最后用环氧树脂胶封在PDMS容器的上下腔之间，制得以纳米孔膜为核心芯片的电化学组胺传感器；

(2)固定组胺抗体：往步骤(1)电化学组胺传感器中加入组胺单克隆抗体溶液，0～4℃下静置3～6小时后，往芯片上腔通入PBS缓冲液，清洗1～3次，再用含牛血清蛋白的PBS缓冲液封闭纳米孔膜，所得传感器于4℃保存备用；

(3)表面羧基化Fe3O4磁性纳米颗粒固定组胺抗体：表面羧基化Fe3O4磁性纳米颗粒，先用EDC/NHS活化羧基，再将磁性纳米颗粒分散到PBS缓冲液中，加入组胺抗体，充分混合，0～4℃静置6～10小时后，在磁场作用下分离得到组胺抗体修饰的磁性纳米颗粒，分散到PBS缓冲液中，4℃下保存备用；

(4)利用磁性纳米颗粒富集组胺到纳米多孔膜上：将步骤(3)得到的Fe3O4磁性纳米颗粒加入到待测试样品中，20-40分钟后，在磁场作用下分离出磁性纳米颗粒并加入到步骤(2)得到的传感器芯片上，静置15～30分钟后，加入PBS缓冲液洗去纳米孔膜表面非特异性结合的磁性纳米颗粒，得到基于纳米孔膜-磁性纳米颗粒的电化学组胺传感器。

2.如权利要求1所述的方法，其特征在于步骤(1)中硅烷化处理方法如下：将双氧水处理并清洗烘干后的氧化铝纳米多孔膜浸没到3-(2,3-环氧丙氧)丙基三甲氧基硅烷的甲苯溶液中，其中3-(2,3-环氧丙氧)丙基三甲氧基硅烷的质量分数为1～5％，50～70℃下静置

20～24小时后取出，用甲苯清洗三次后置于加热板上60～80℃下固化1～2小时。

3.如权利要求1所述的方法，其特征在于步骤(1)中PDMS容器按如下方法制备：将道康宁DC184灌封胶的基本组分与固化剂按10:1质量比完全混合，制成上下腔连通且上下腔直径不同的PDMS容器，其中上腔直径为13mm，下腔直径为10mm。

4.如权利要求1所述的方法，其特征在于步骤(2)中组胺单克隆抗体溶液浓度为7μg/mL，溶剂为pH 7.4、0.1M的PBS缓冲液。

5.如权利要求1所述的方法，其特征在于步骤(3)中EDC/NHS摩尔比为2：1。
