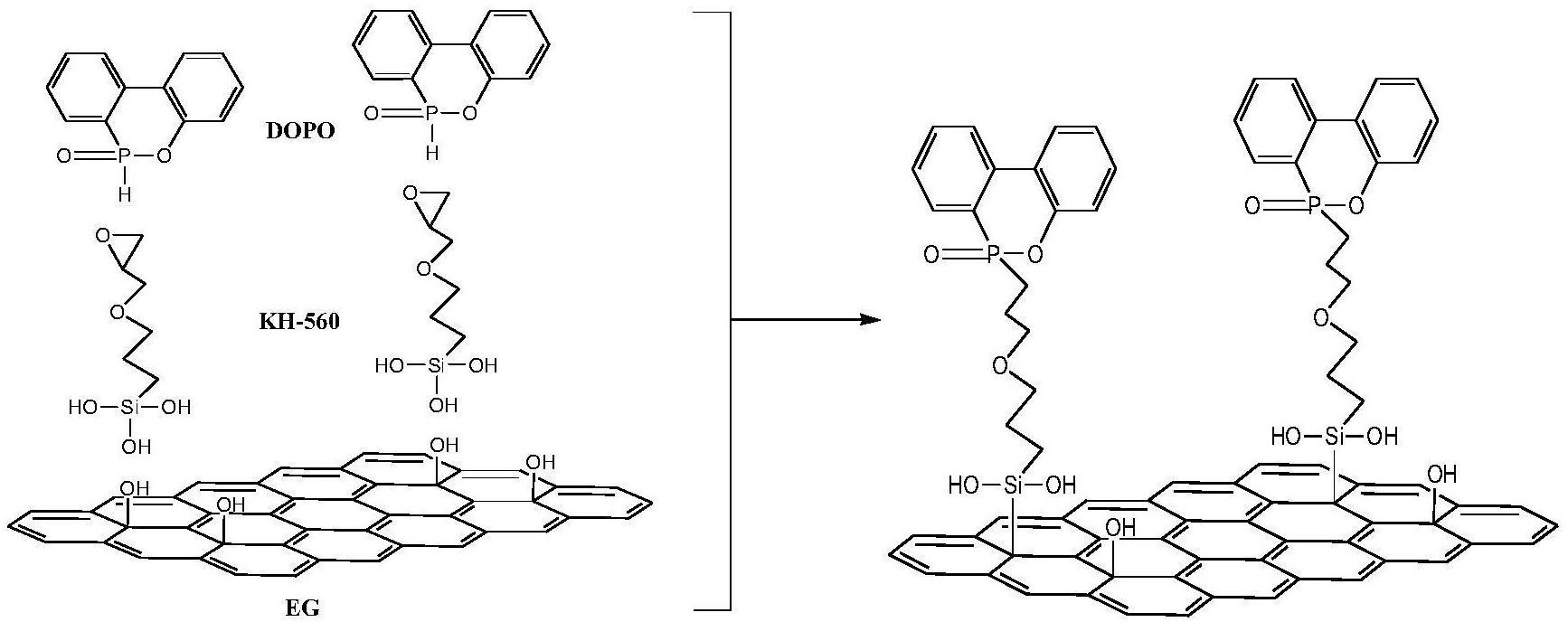

1.一种改性可膨胀石墨/聚丙烯阻燃材料的制备方法，其特征在于，包括以下步骤：A、将γ―(2,3-环氧丙氧)丙基三甲氧基硅烷和9，10-二氢-9-氧杂-10-磷杂菲-10-氧化物混合，加热至140～160℃，搅拌4～8h，得到混合液S1；其中γ―(2,3-环氧丙氧)丙基三甲氧基硅烷和9，10-二氢-9-氧杂-10-磷杂菲-10-氧化物的摩尔比为1：1～1：1.2；

B、将步骤A制得的混合液S1中加入乙醇，制得混合溶液S2；其中乙醇与混合液S1的质量比为1：1～1：3；

C、将去离子水和可膨胀石墨混合，调PH至3～5，得到可膨胀石墨悬浮液S3；其中去离子水和可膨胀石墨的质量比为2：1～4：1；

D、将步骤B中得到的S2加入到步骤C中得到的S3中，40～70℃条件下直至反应完全；

E、步骤D中的产物滤出，清洗至滤液为中性，干燥滤出物，得到有机杂化复合改性可膨胀石墨；

F、将质量比为7:3的聚丙烯颗粒和有机杂化复合改性可膨胀石墨熔融共混后，挤出造粒并注塑成型得到所需的改性可膨胀石墨/聚丙烯阻燃材料。

2.根据权利要求1所述的一种改性可膨胀石墨/聚丙烯阻燃材料的制备方法，其特征在于，所述步骤A中加热方式采用油浴加热，搅拌速率为200～300r/min。

3.根据权利要求1所述的一种改性可膨胀石墨/聚丙烯阻燃材料的制备方法，其特征在于，所述步骤C中采用醋酸调节溶液的pH 值。

4.根据权利要求1所述的一种改性可膨胀石墨/聚丙烯阻燃材料的制备方法，其特征在于，所述步骤D中采用水浴加热方式，并搅拌4～8h。

5.根据权利要求1所述的一种改性可膨胀石墨/聚丙烯阻燃材料的制备方法，其特征在于，所述步骤E中采用真空泵抽滤，采用乙醇水溶液进行清洗。

6.根据权利要求1所述的一种改性可膨胀石墨/聚丙烯阻燃材料的制备方法，其特征在于，所述步骤F中造粒过程中挤出机最低端温度范围为165～200℃，螺杆转速为200rpm；注塑成型的温度范围为190～210℃。
